明宇廣場6號地塊商業（萬達廣場）改造項目鋼膜結構ETFE蓋頂天幕工程進入鋼結構吊裝階段

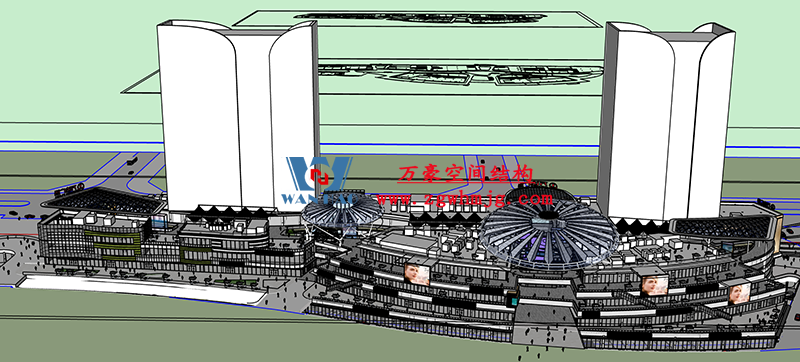

明宇廣場6號地塊商業（萬達廣場）改造項目鋼膜結構ETFE蓋頂天幕工程位于四川省南充市高坪區江東中路四段（金融廣場6號地塊）。

本工程共有為4個單體骨架支撐式膜結構，分別為1#單體、2#單體、3#單體、4#單體。1#單體和4#單體主體鋼結構為箱型網殼結構，屋面張拉PVDF膜材；2#單體和3#單體主體結構為異形管桁架結構，屋面張拉ETFE膜材，屋面膜下張拉PVDF膜材。

1#單體主體鋼結構最高標高約為+22.50m，總用鋼量約為45t,PVDF膜材約為660㎡。

2#單體主體鋼結構最高標高約為+31.30m，總用鋼量約為246t，ETFE膜材約為3500㎡,PVDF膜材約為2100㎡。

3#單體主體鋼結構最高標高約為+27.40m, 總用鋼量約為85t，ETFE膜材約為1300㎡, PVDF膜材約為800㎡。

4#單體主體鋼結構最高標高約為+22.50m, 總用鋼量約為75t，PVDF膜材約為1500㎡。

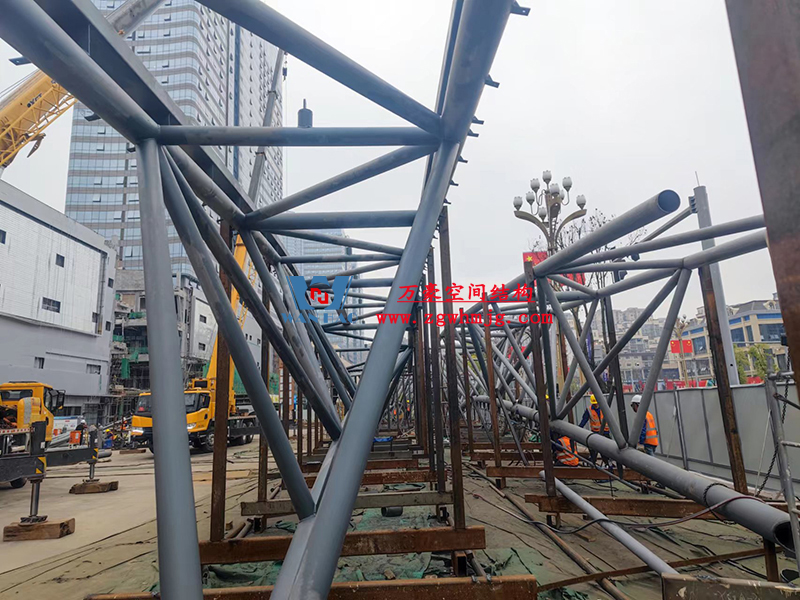

其中2#單體為外形為橢圓形，長軸方向長81.85m，短軸方向長54.12m。由鋼柱、斜撐、內環、外環、主梁、連系桿組成，鋼柱為圓管柱，最大管徑D813×20mm；內環、外環為正三角管桁架結構；主梁為倒三角管桁架。

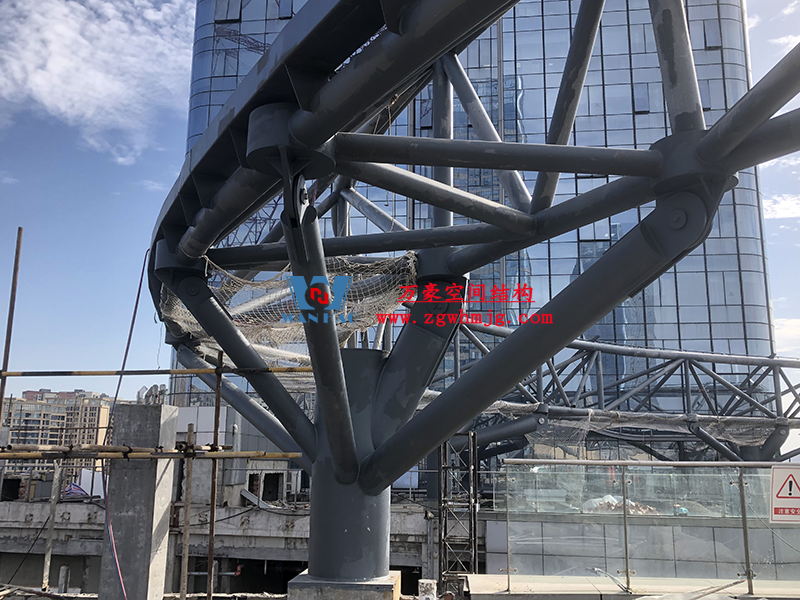

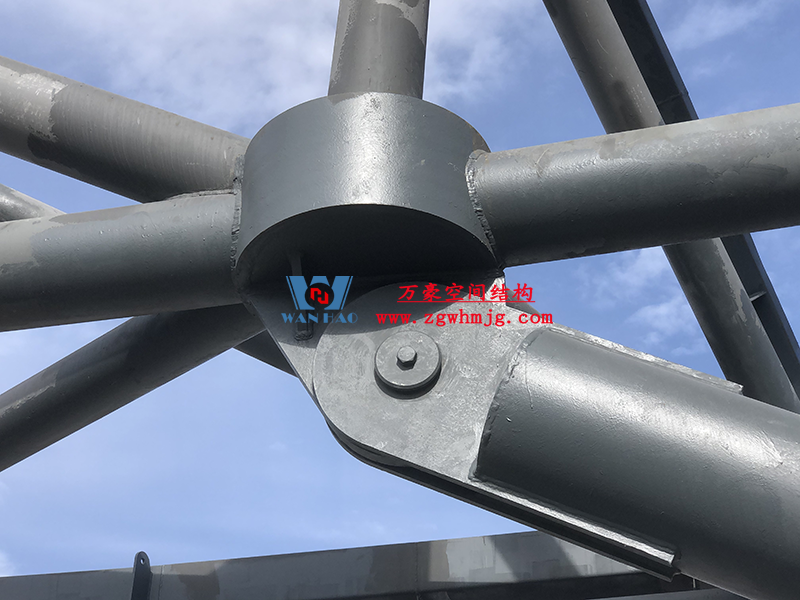

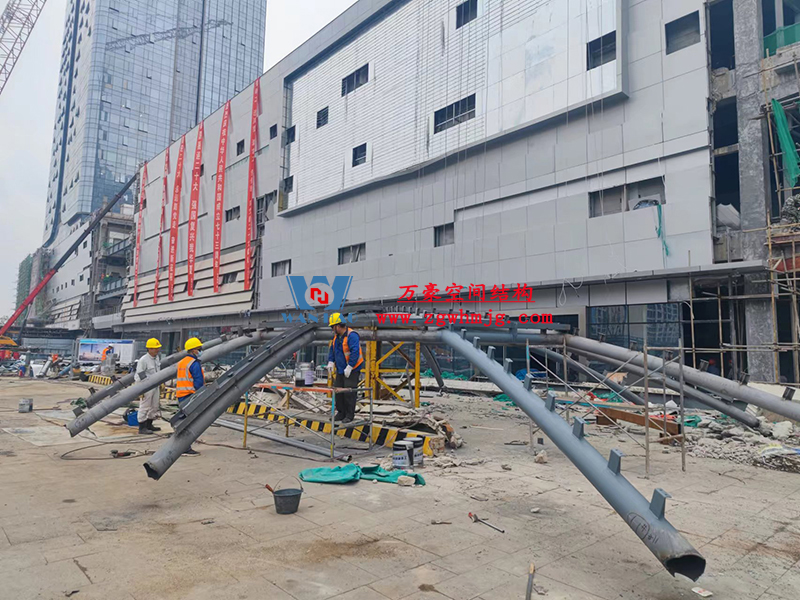

鋼柱通過屋面柱墩和土建結構連接，斜撐和鋼柱相貫焊接，斜撐和桁架通過銷軸鉸接連接。

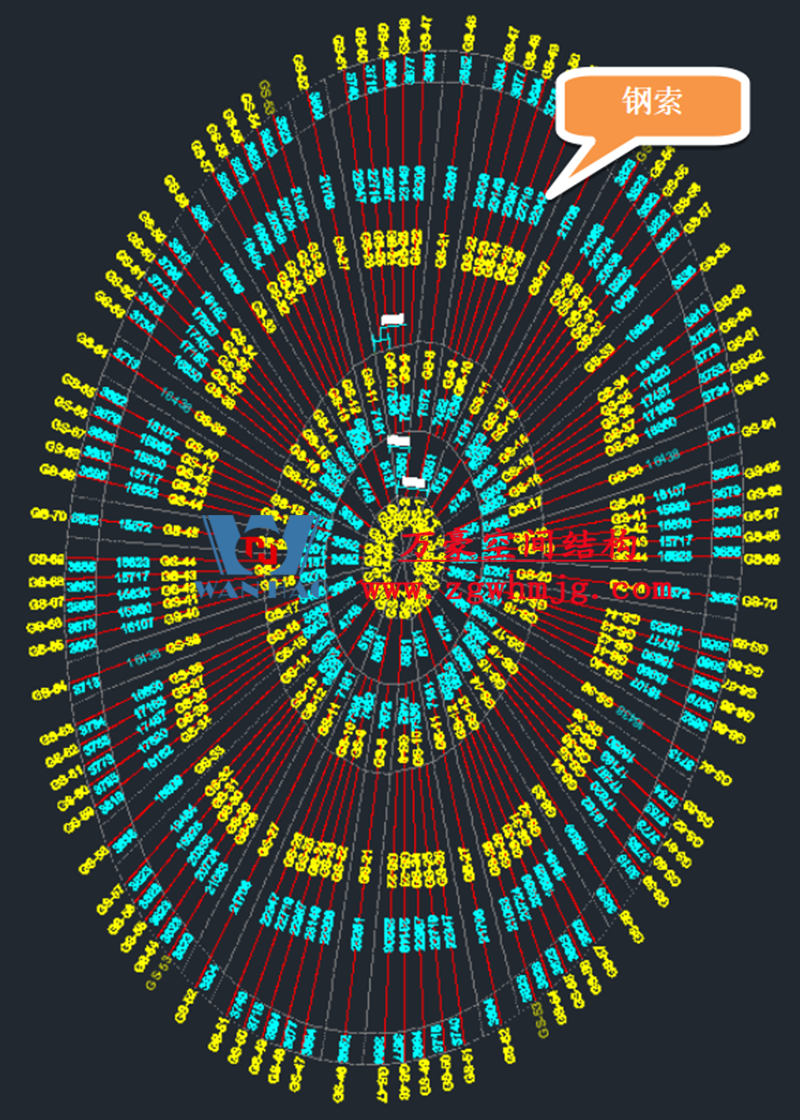

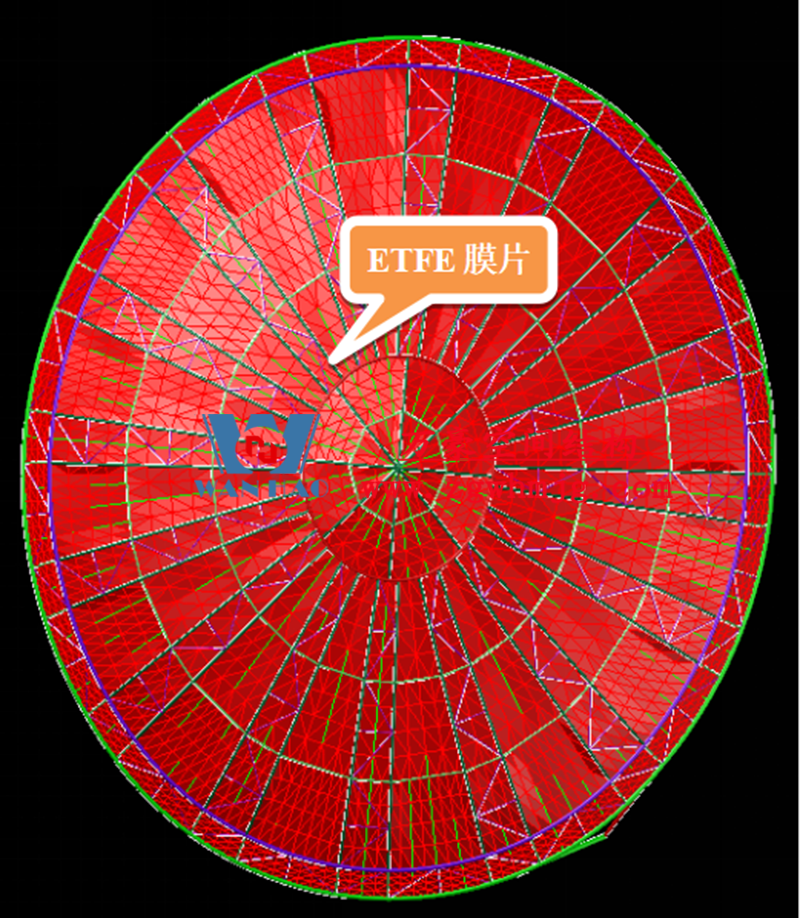

2#單體屋面為ETFE透明膜，共有膜120片，3500㎡。ETFE膜材通過鋁型材和主體結構二次構件連接，本工程共有二次結構水槽2276米，連接爪件29539個；主體結構間用260根鋼索進行膜加強，鋼索間距約1.7米。

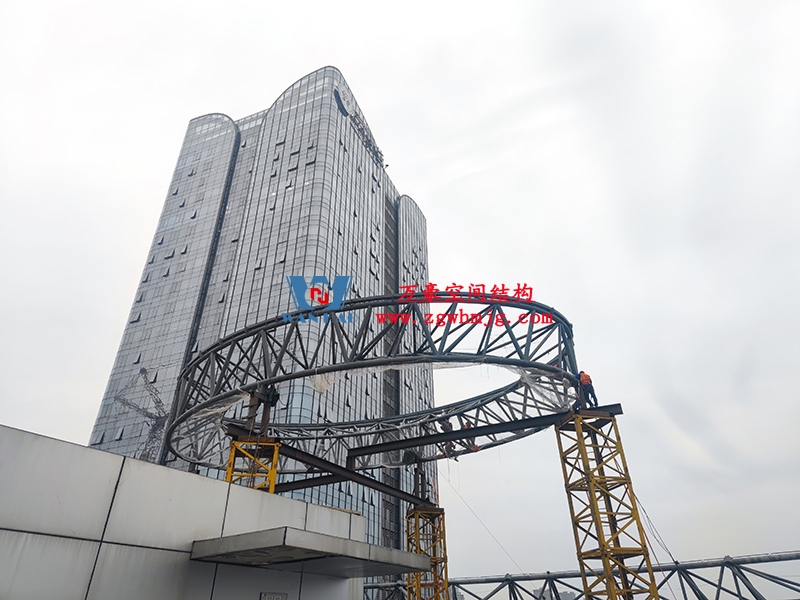

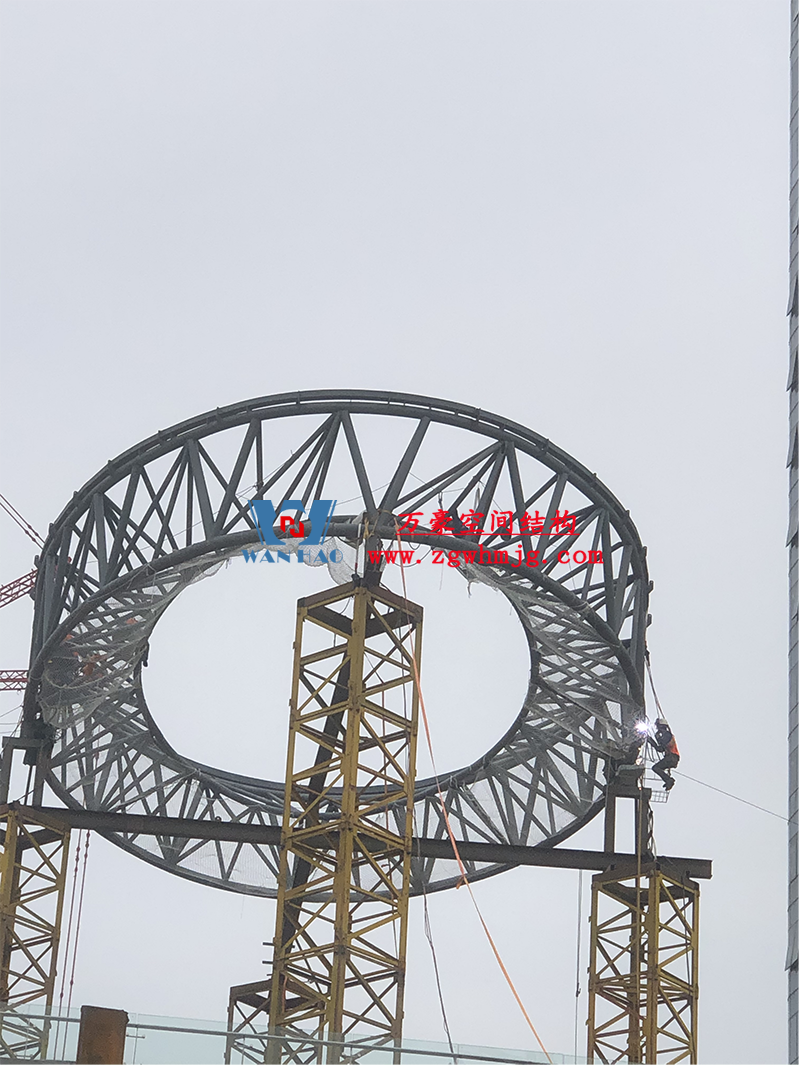

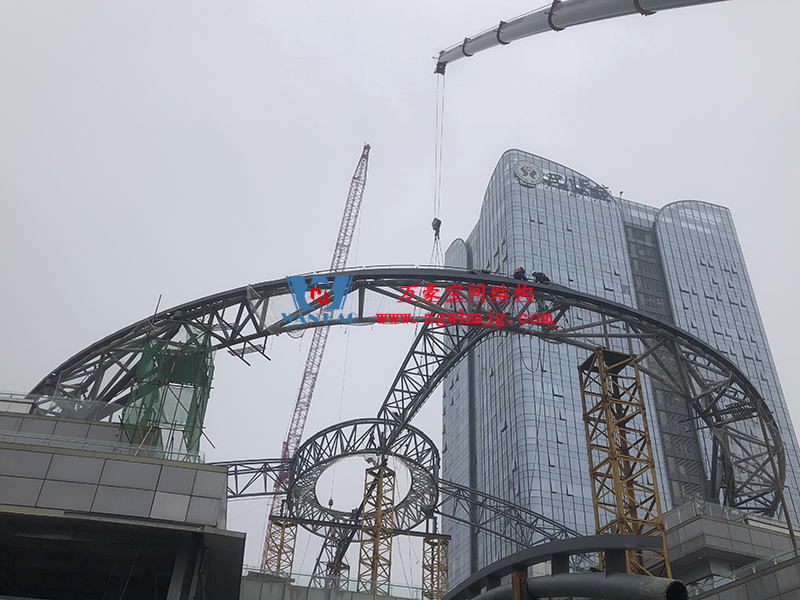

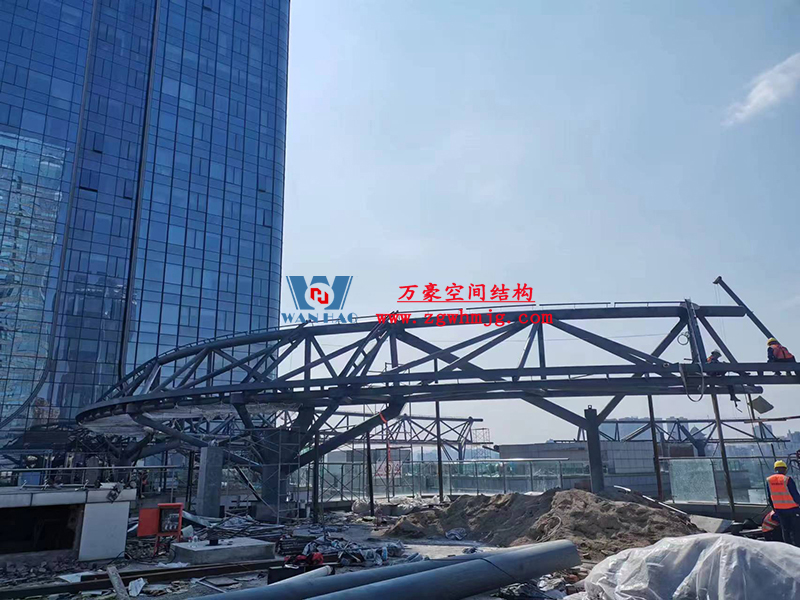

目前，項目進入鋼結構吊裝階段。

本項目作為四川省南充市萬達廣場新地標商業綜合體配套設施，建成后將成為南充市又一經典之作，一起期待吧！
