滬通鐵路張家港站地方配套工程站前西側旅客集散區蝴蝶造型天幕工程完工

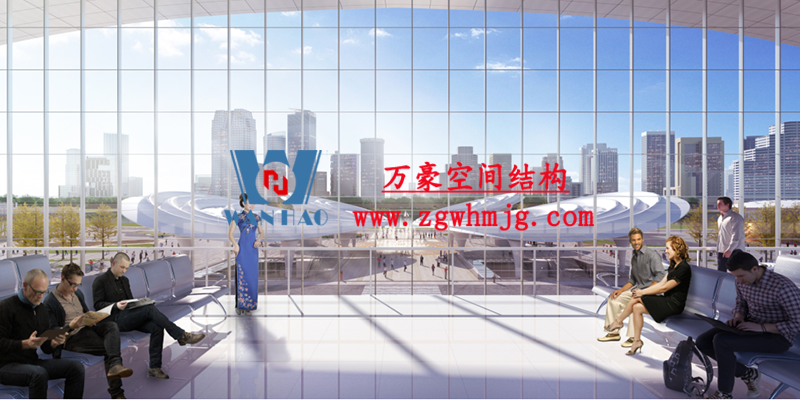

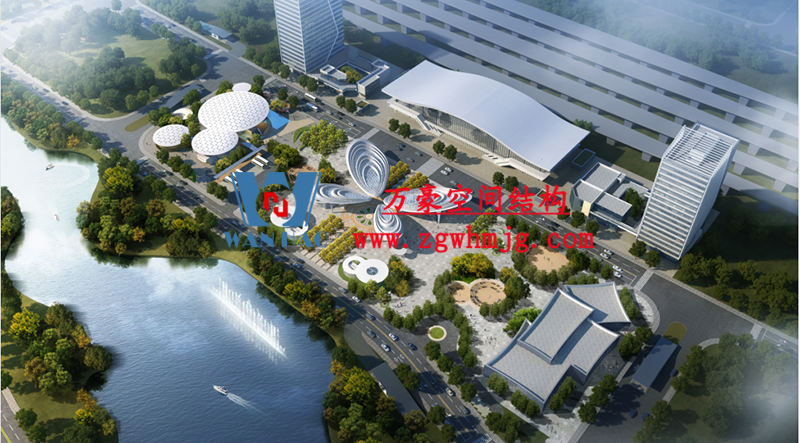

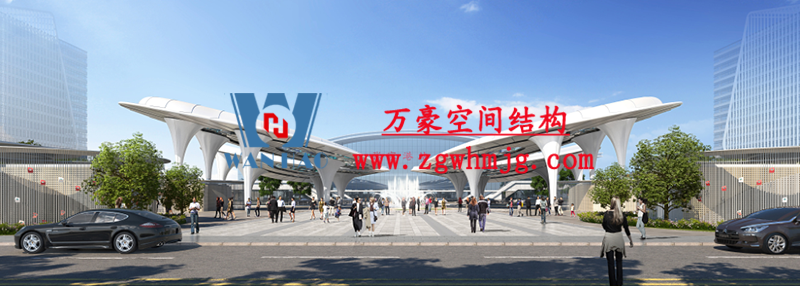

滬通鐵路張家港站地方配套工程-站前西側旅客集散區蝴蝶造型天幕工程擬建結構為蘇州張家港高鐵站站前廣場蝴蝶造型雙曲面殼體膜結構，共分為大、小翅膀四部分。

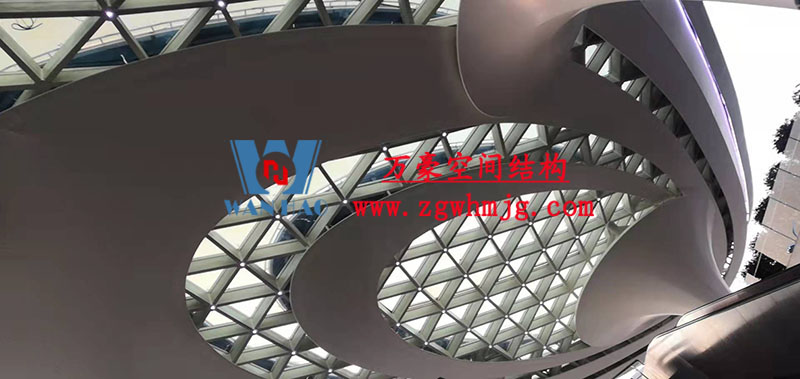

本工程鋼結構為單層雙曲網殼結構體系，平面上為對稱結構，大翅膀長跨約 50m，短跨約 25m，小翅膀長跨約 35m，短跨方向約 15m。建筑頂面為雙曲造型，建筑物最高點標高約17米。總用鋼量800噸，膜體總面積約7000平方米。

一、圖紙深化

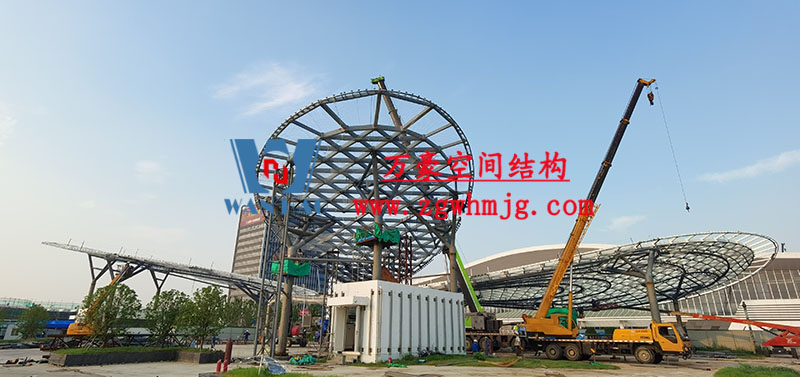

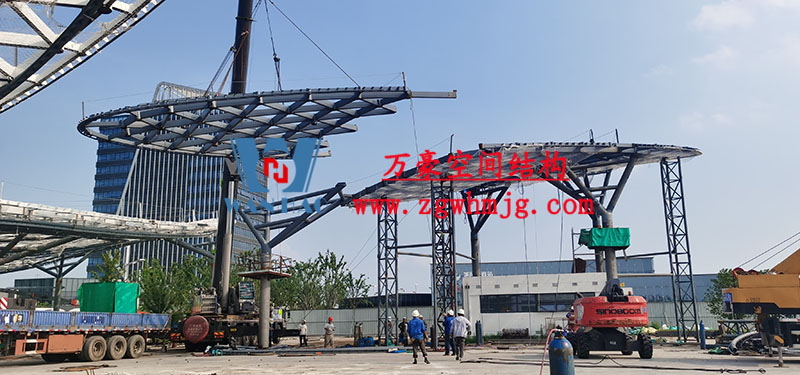

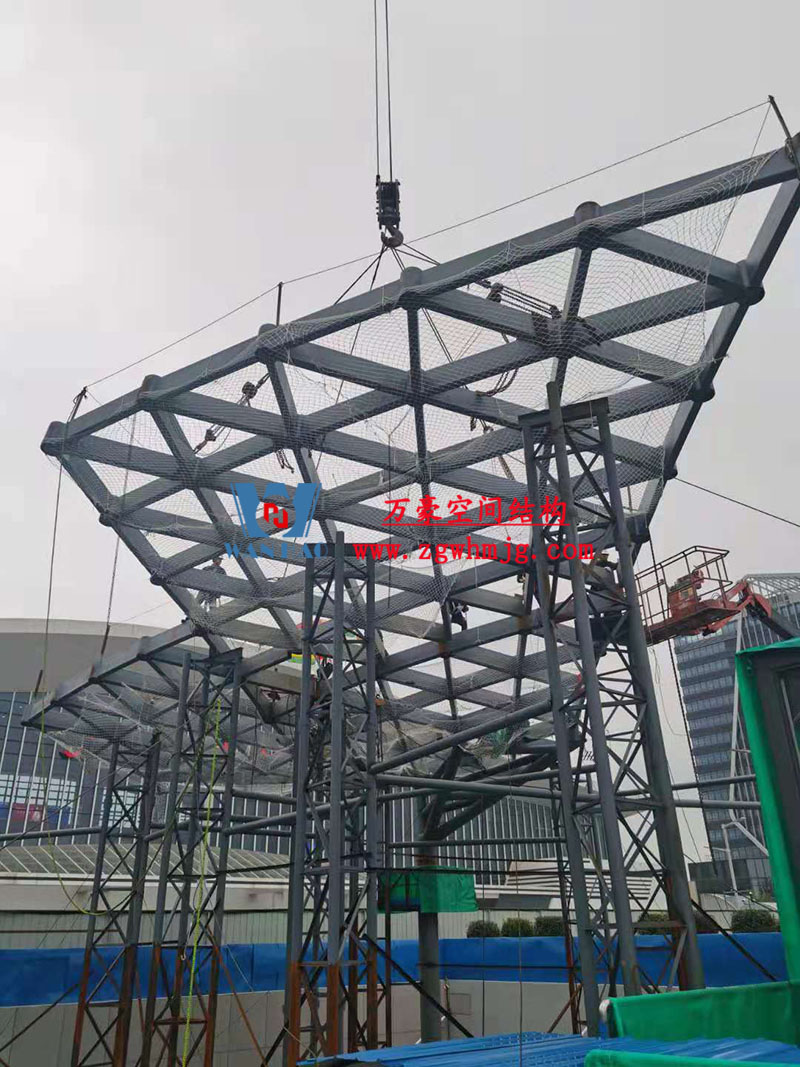

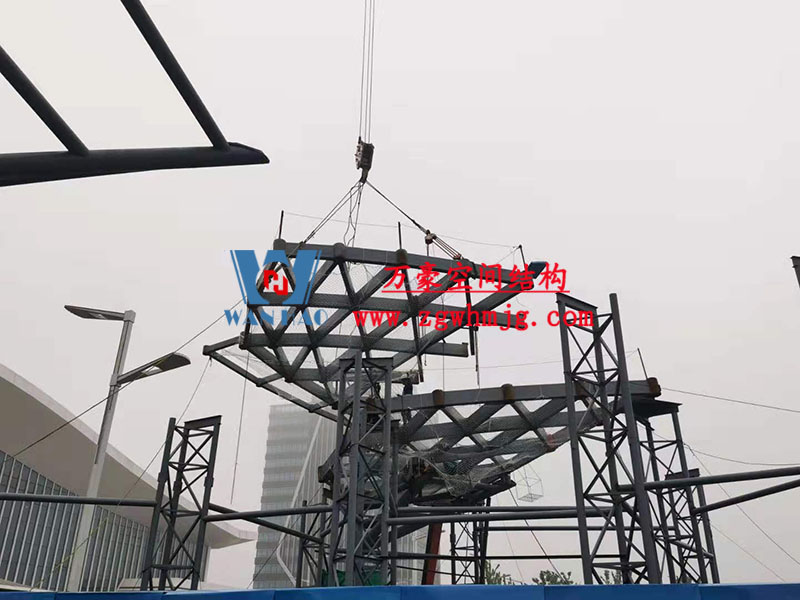

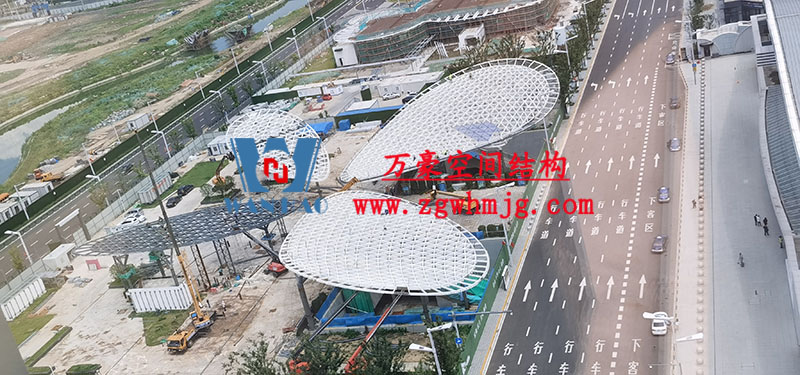

二、現場施工

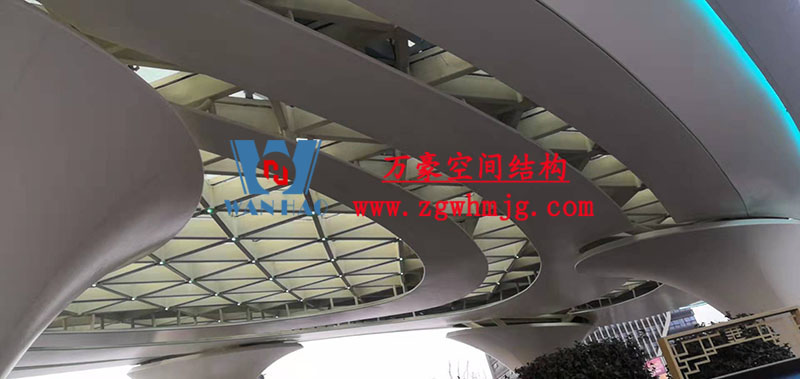

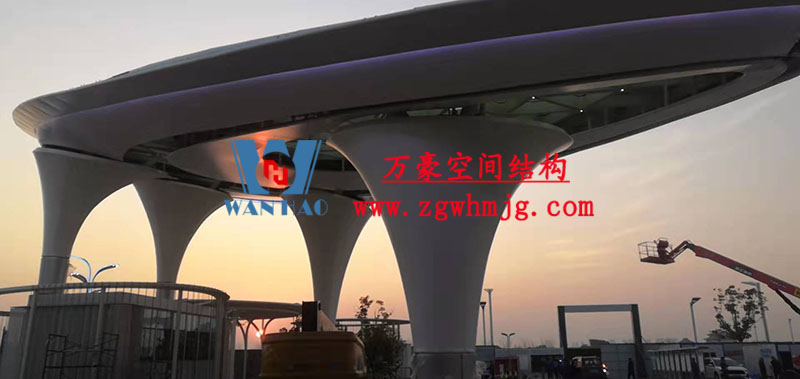

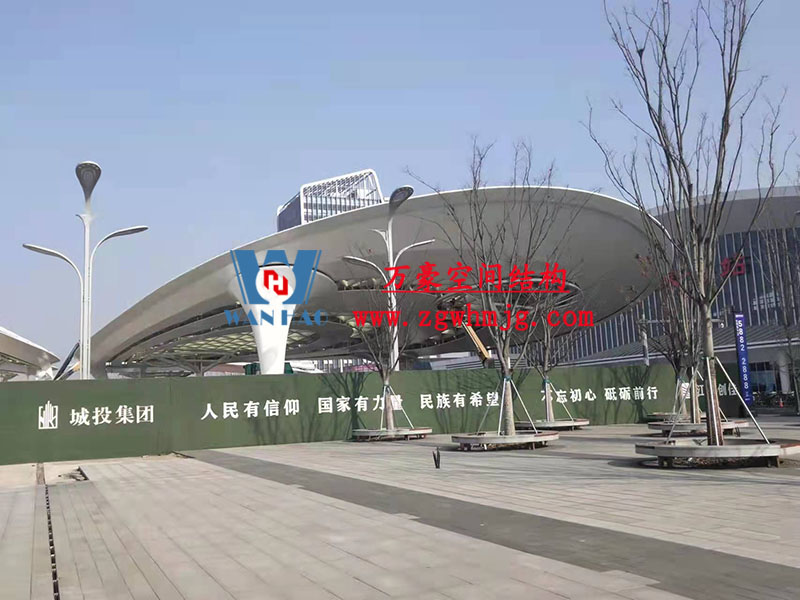

三、項目完工

目前該工程已完工，大家可以欣賞一下它的風采。
