膜結構體育場屋面安裝全解析：從技術要點到經典案例

在當代體育建筑領域，膜結構以其輕盈透光、造型自由和節能環保的特性，成為大型體育場館屋面設計的首選方案。無論是榮獲美國建筑大師獎的襄陽奧體中心，還是肯尼亞KASARANI體育場膜結構屋面的技術典范，膜結構的安裝工藝直接決定了建筑的安全性、耐久性與美學價值。本文將從技術流程、核心要點到經典案例，全面解析膜結構屋面的安裝全流程。

一、膜結構屋面安裝前的四大準備

1、精準設計先行
膜結構需基于建筑荷載（風、雪、自重）進行三維建模與力學分析。例如，肯尼亞KASARANI體育場通過鋼桁架與預應力拉索形成剛性骨架，確保大跨度穩定性。設計時需預留膜材張拉余量，避免應力集中導致的撕裂風險。

2、材料嚴選與加工

膜材選擇：優先采用PTFE膜材，兼具自潔性、耐腐性與可塑性等優點。

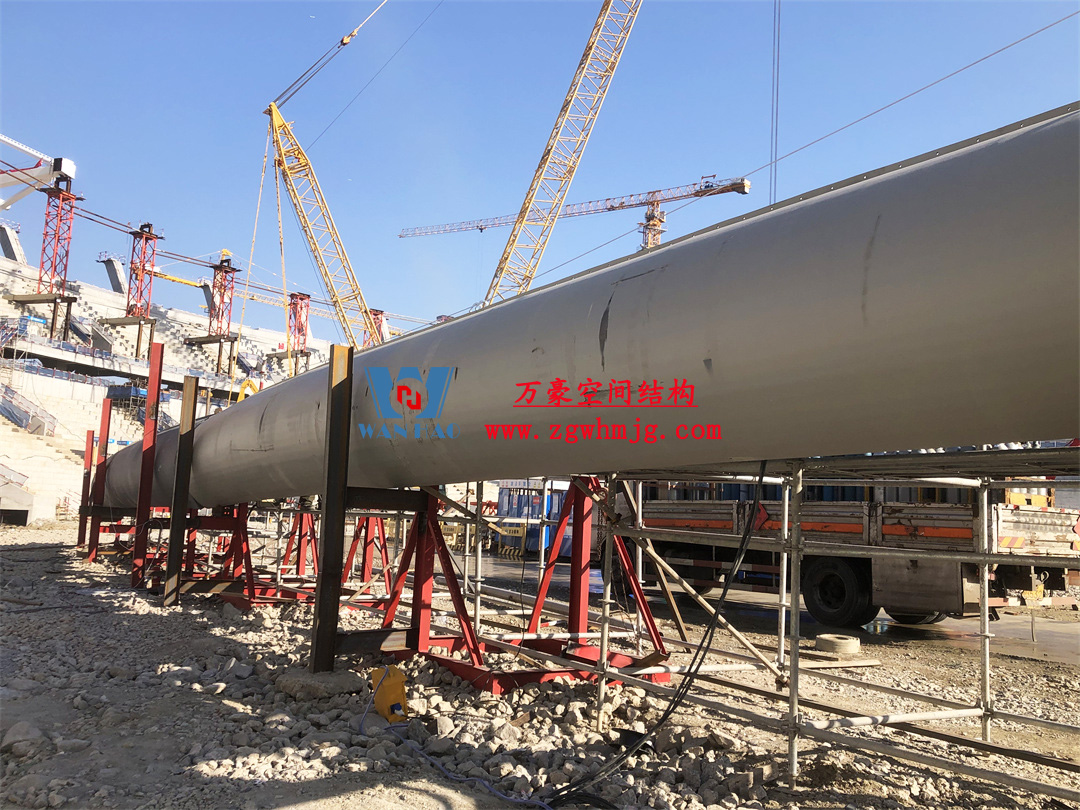

鋼結構處理：所有鋼構件需經防腐噴涂（如熱鍍鋅或氟碳漆），節點焊接需進行探傷檢測。

3、施工團隊專業化
膜結構安裝需由具備特種資質的團隊操作，高空作業人員需持證上崗。

二、安裝過程中的四大技術核心

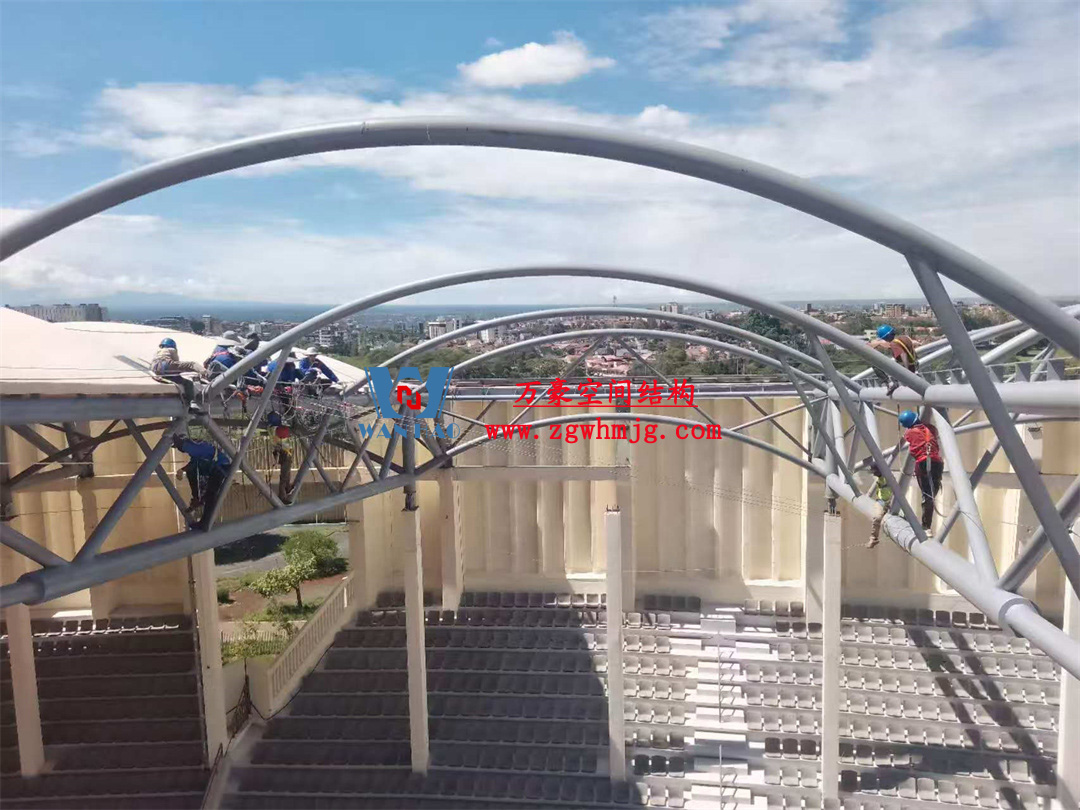

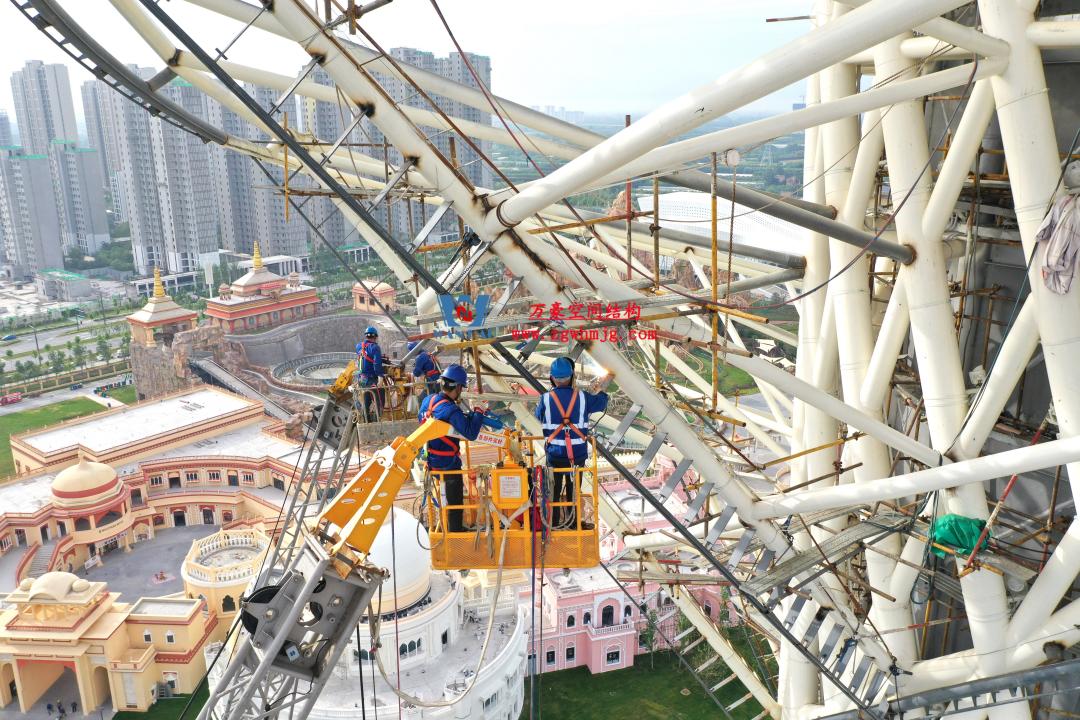

1、鋼結構精準定位

立柱垂直度偏差需≤3mm，桁架拼裝采用全站儀實時校準。

連接節點使用高強螺栓，避免焊接變形影響膜材張力分布。

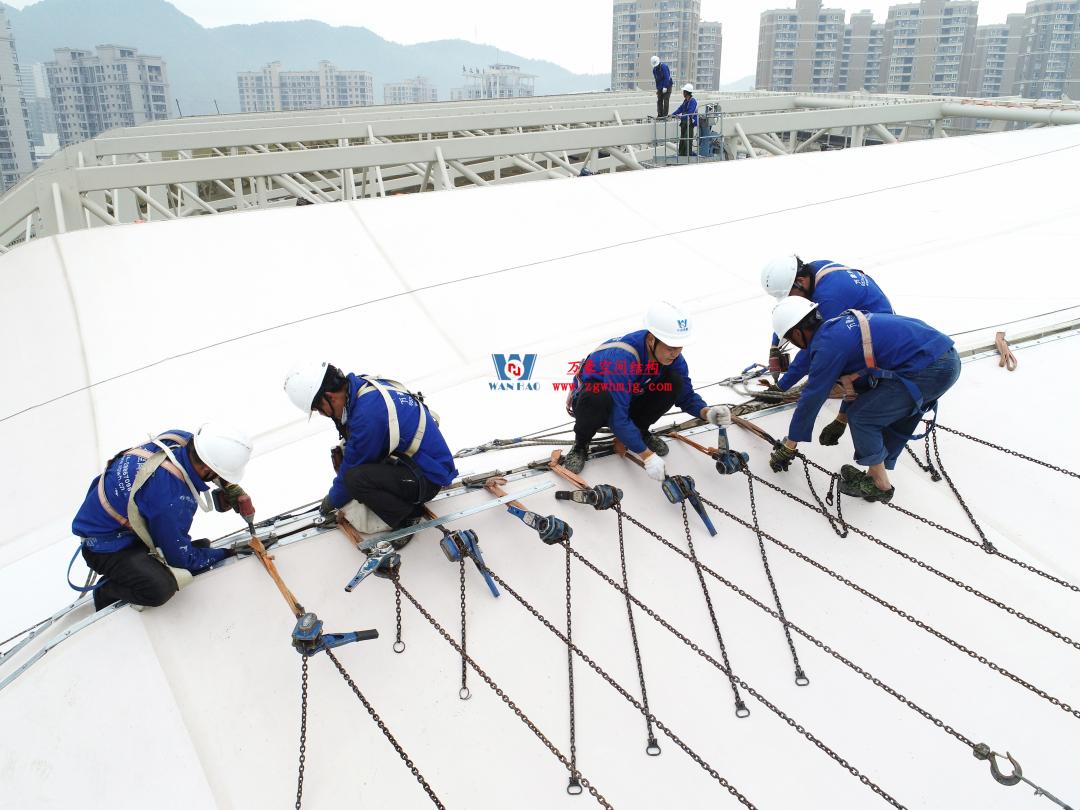

2、膜材展開與預張拉

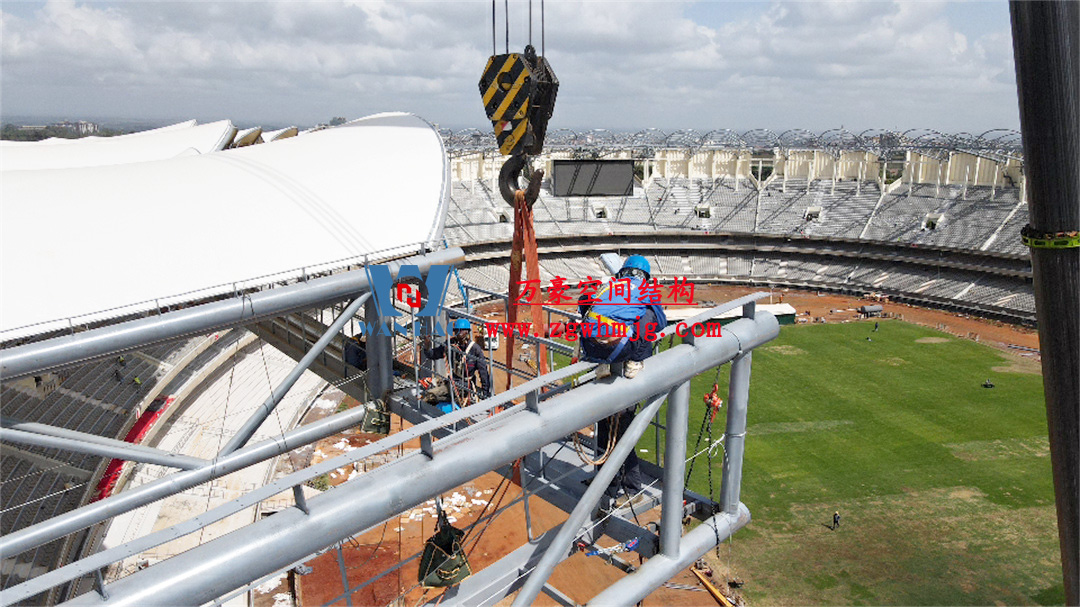

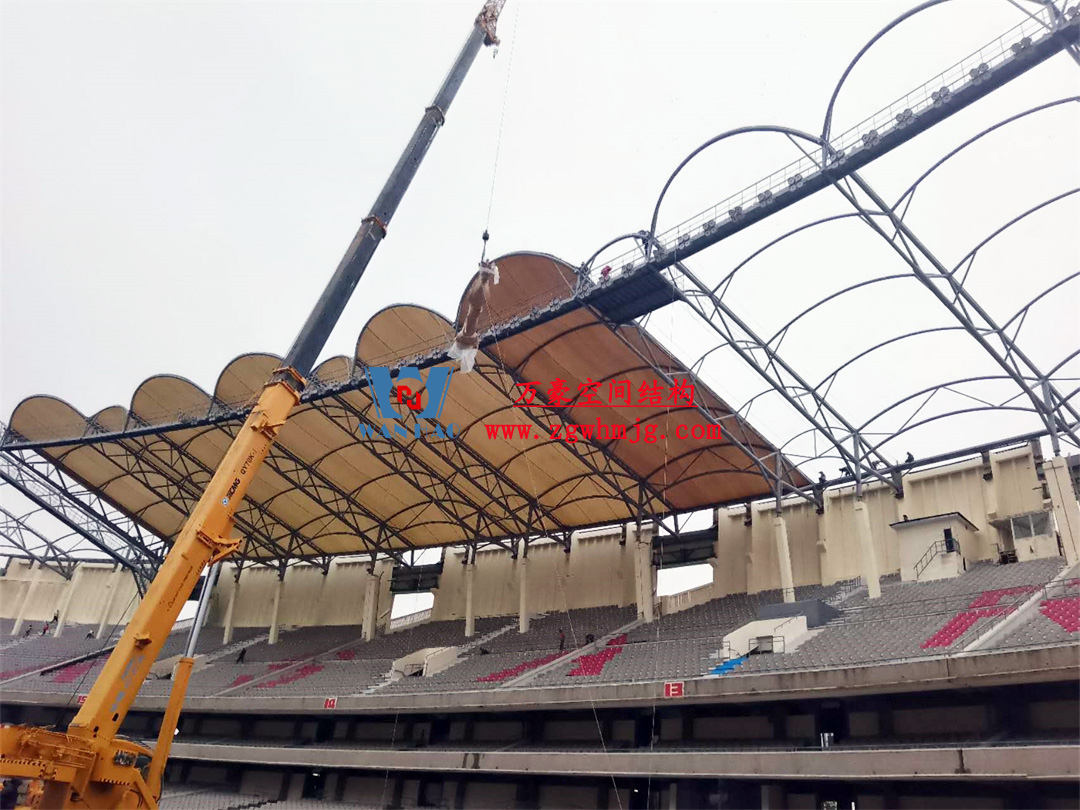

采用“分區吊裝法”：將膜片劃分為多個單元，吊裝牽引至設計位置。

初張拉施加30%預應力，消除褶皺；終張拉分多次加載至設計值，避免應力突變。

3、節點密封處理

膜邊繩通過鋁合金夾具與鋼結構連接，夾具間距≤50cm，誤差控制在±2mm內。

谷索與脊索交匯處采用不銹鋼“十字扣件”，輔以硅酮膠密封。

4、動態監測與調校

安裝后需進行72小時應力監測，通過膜面張力數據，微調索具長度（誤差≤1cm）。

三、質量把控的兩大關鍵維度

1、安全冗余設計

荷載安全系數取1.5-2.0，如體育看臺需額外計算人群荷載（≥3.5kN/㎡）。

抗風揭設計：膜角部加裝防風夾，邊緣設導水槽。

2、全周期驗收標準

階段驗收：鋼結構隱蔽工程→膜單元預張拉→整體聯動測試。

終驗指標：膜面排水坡度≥10%，殘余褶皺深度≤5mm。

四、經典案例啟示

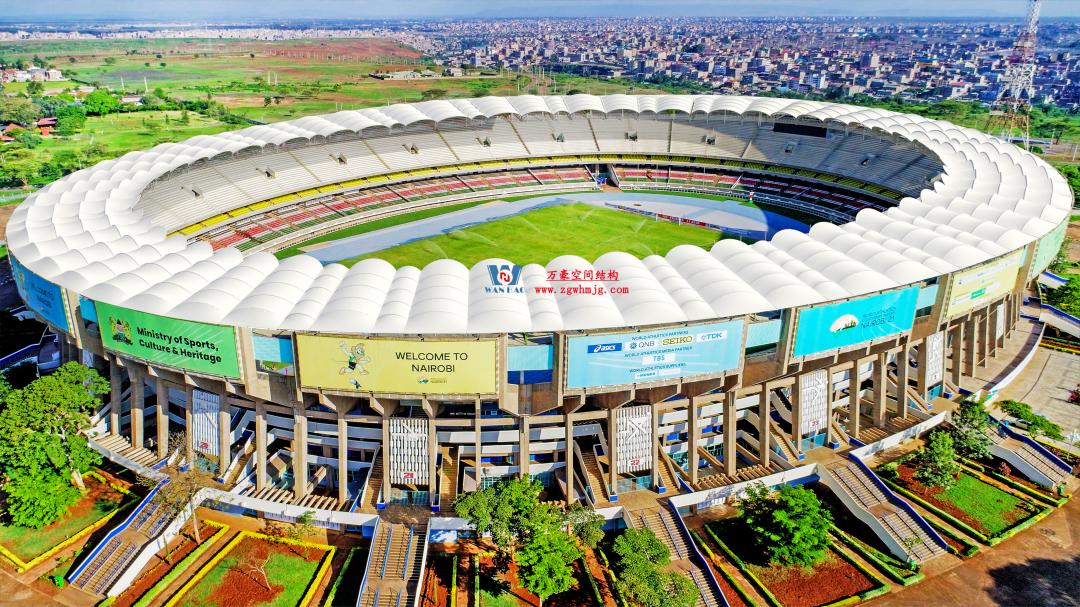

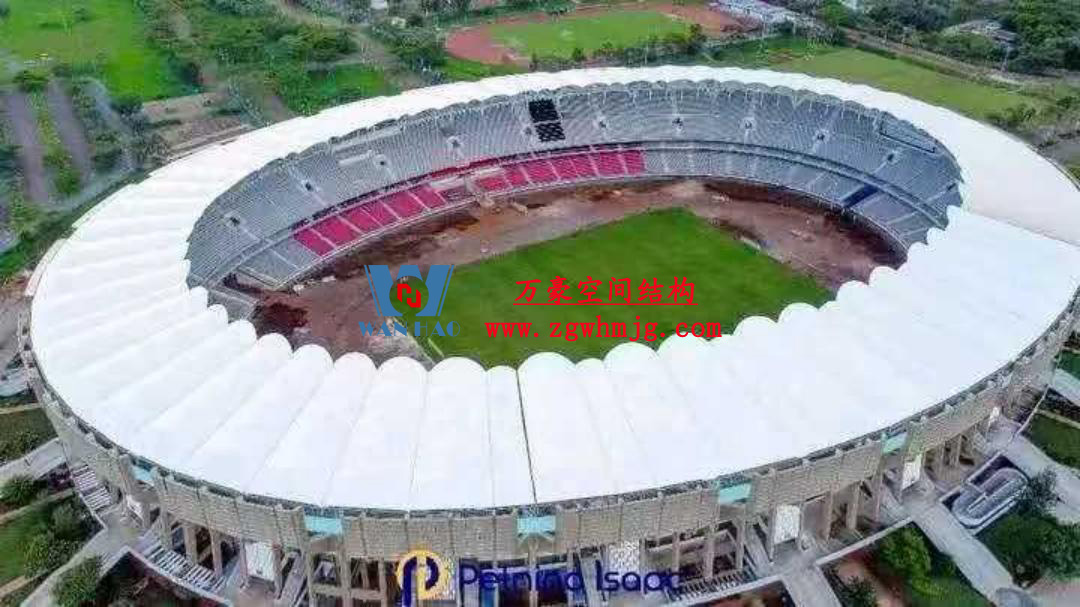

1、肯尼亞KASARANI體育場
肯尼亞KASARANI體育場的膜結構設計充分考慮了當?shù)貧夂蛱攸c。雙曲面造型不僅保證了良好的排水性能，還創造了獨特的視覺效果。膜結構的幾何形態經過精確計算，確保在各種荷載條件下的結構穩定性。

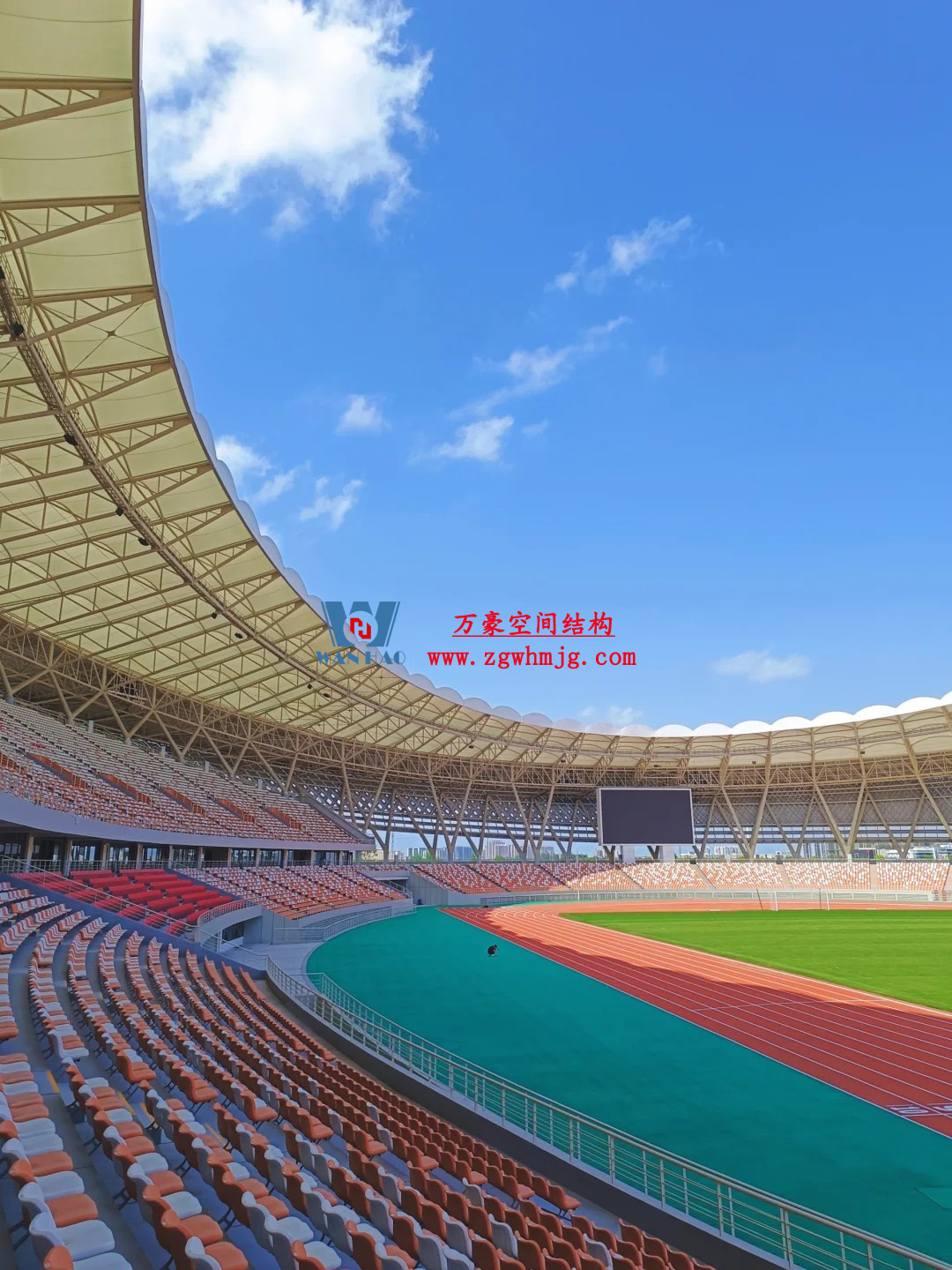

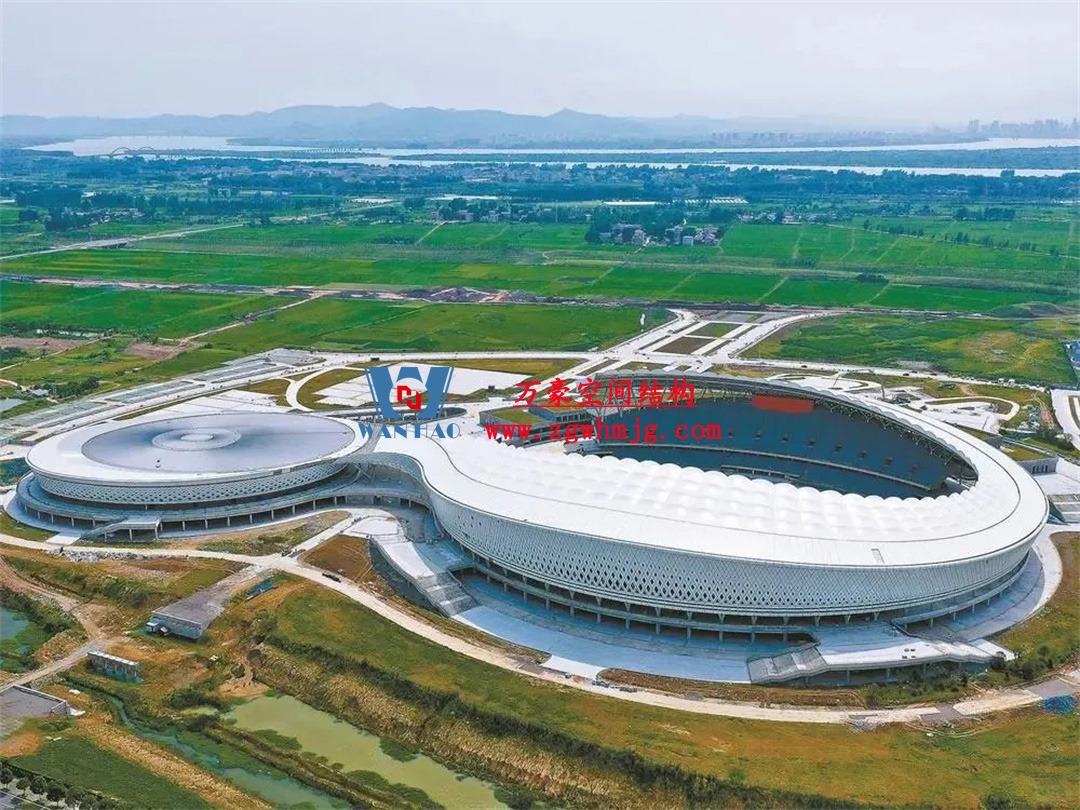

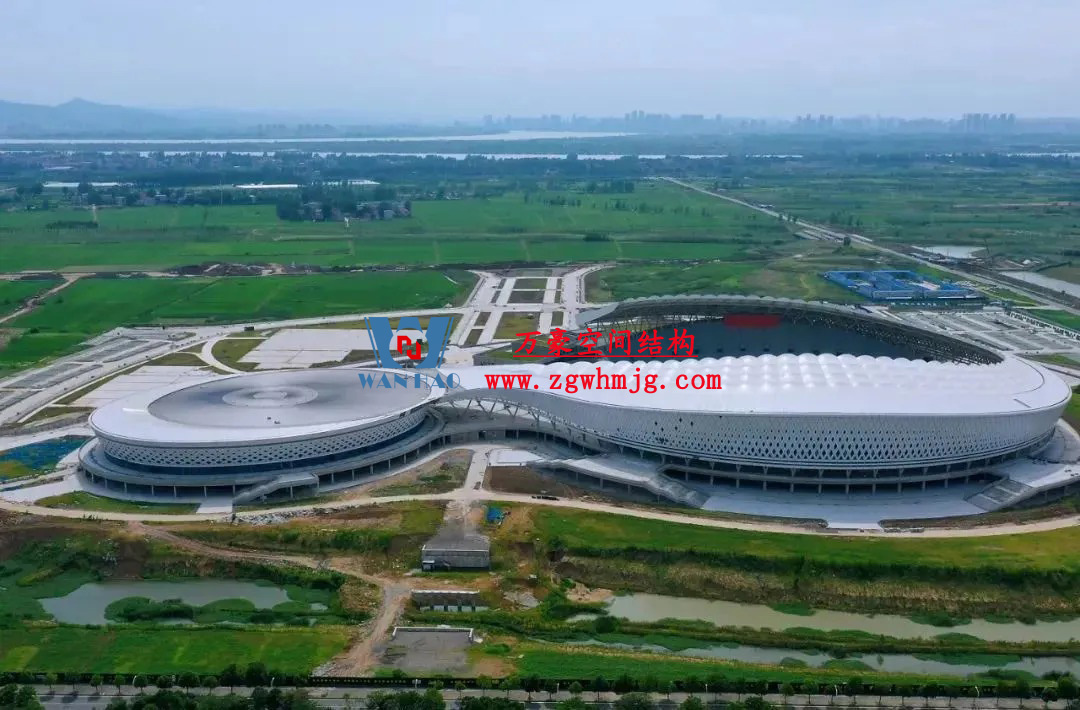

2、襄陽奧體中心
襄陽奧體中心以“襄水云飄、帶舞展風華”為設計理念，將建筑與公園景觀融合，打造不一般的運動體驗。襄陽全民體育運動中心建筑群由體育場、全民健身中心、體育運動配套用房三部分組成。不僅能舉辦地區及全國性單項賽事，也方便非賽時體育活動的開展，場館建成后極大提升了襄陽全市的體育設施建設，促進全民體育發展。

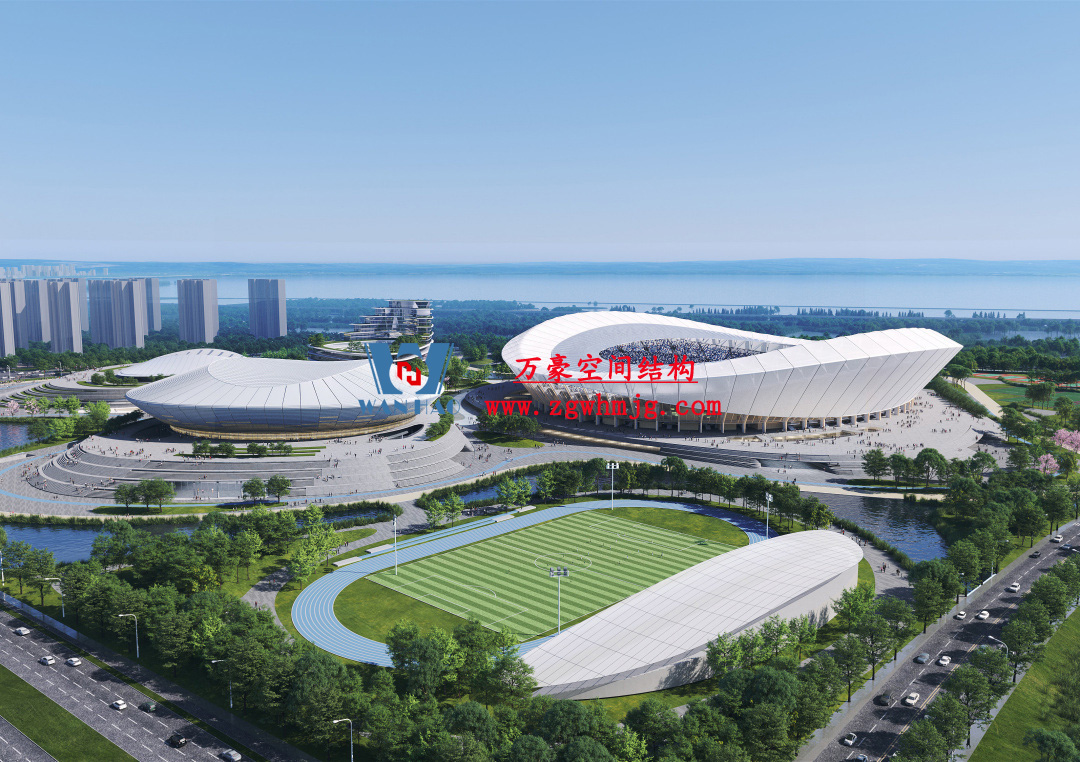

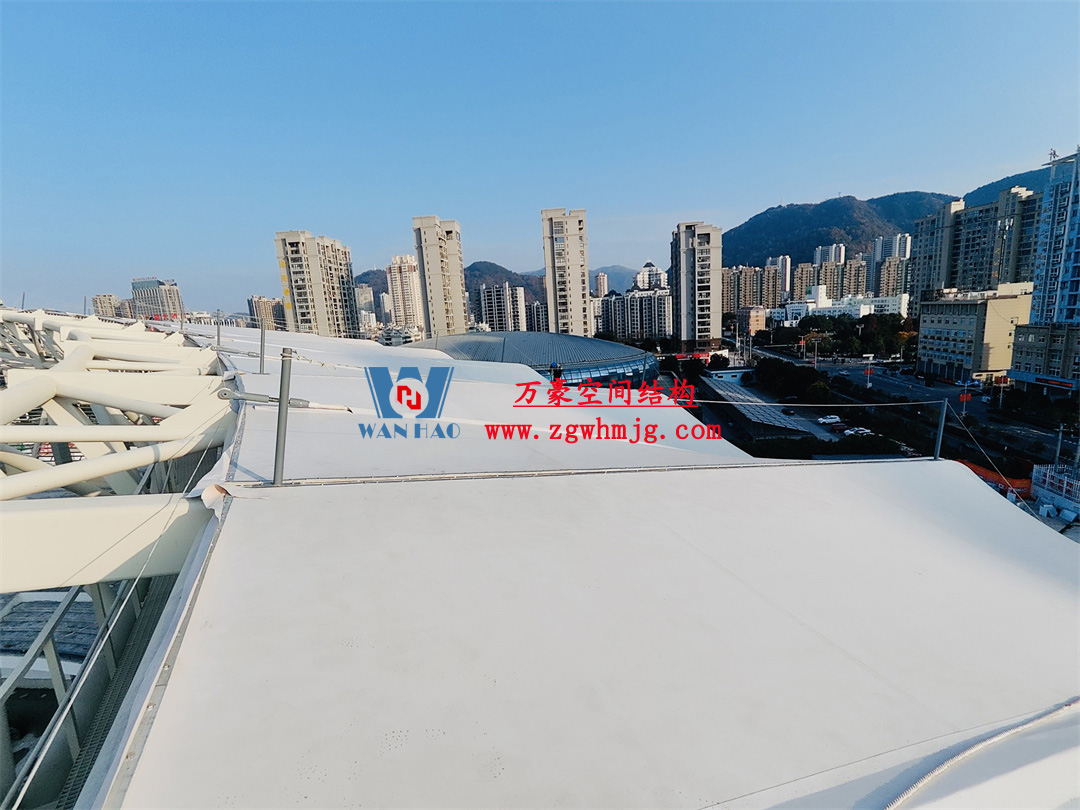

3、無錫奧體中心

無錫奧體中心以鋼桁架為骨，內圈懸鏈如鏈，外圈懸挑似翼，整體造型宛若一只“羽蝶”，翩翩起舞于蓮葉之上，栩栩如生，盡顯靈動之美。體育場采用了低碳環保的PTFE膜材，其內圈屋面采用與“水立方”同款的ETFE氣枕膜材，透光性極高，可為場內提供充足的自然光照，既確保了場內光線充足，又有效降低了能耗。屋頂?shù)?0米長氣枕與索結構相結合，不僅賦予了體育場現代與科技的元素，更在日間提供柔和的自然光，夜晚則變幻出璀璨的天幕景象，令人嘆為觀止。

結語

膜結構屋面的安裝是力學與美學的精密平衡。從設計建模到施工落地，每個環節都需貫徹“毫米級精度”理念。隨著科技的發展，未來膜結構將在技術和應用領域有著更廣闊的發展前景。
