帆影碧波|風雨操場上的ETFE膜結構穹頂

建筑作為自然中的人造產物，是環境、空間與感知共同作用的結果。而膜結構輕盈與張力的完美融合在現代建筑設計中，以其獨特的輕盈感和動態美感，正越來越多地被建筑師們作為設計靈感的來源。這種通過現代材料和技術的應用，膜結構建筑形式呈現出令人驚嘆的視覺效果和空間體驗。

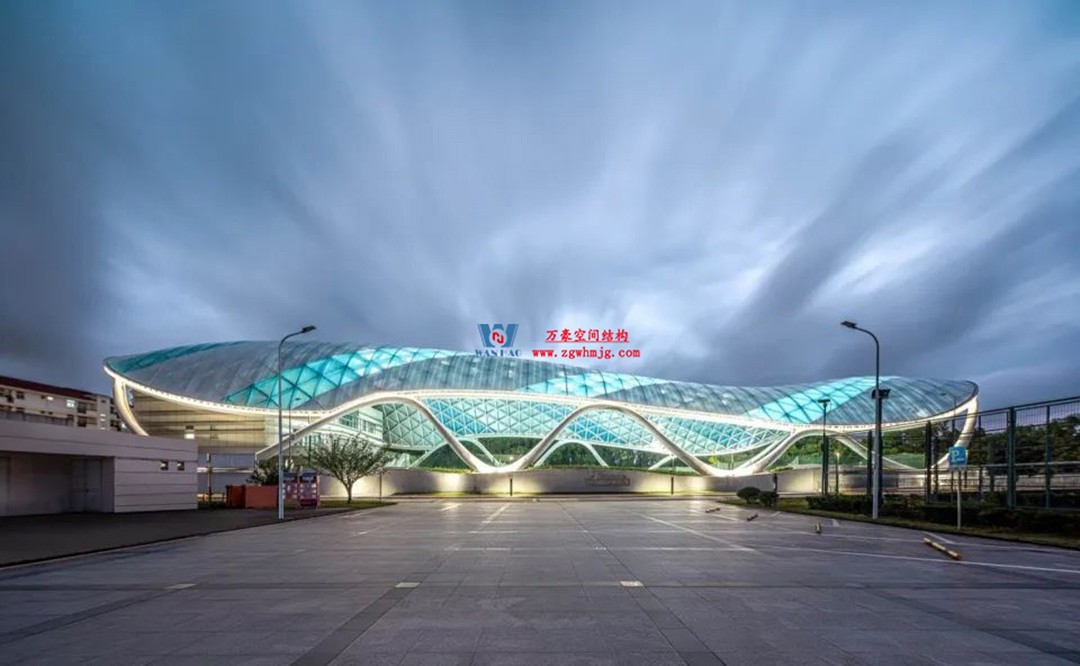

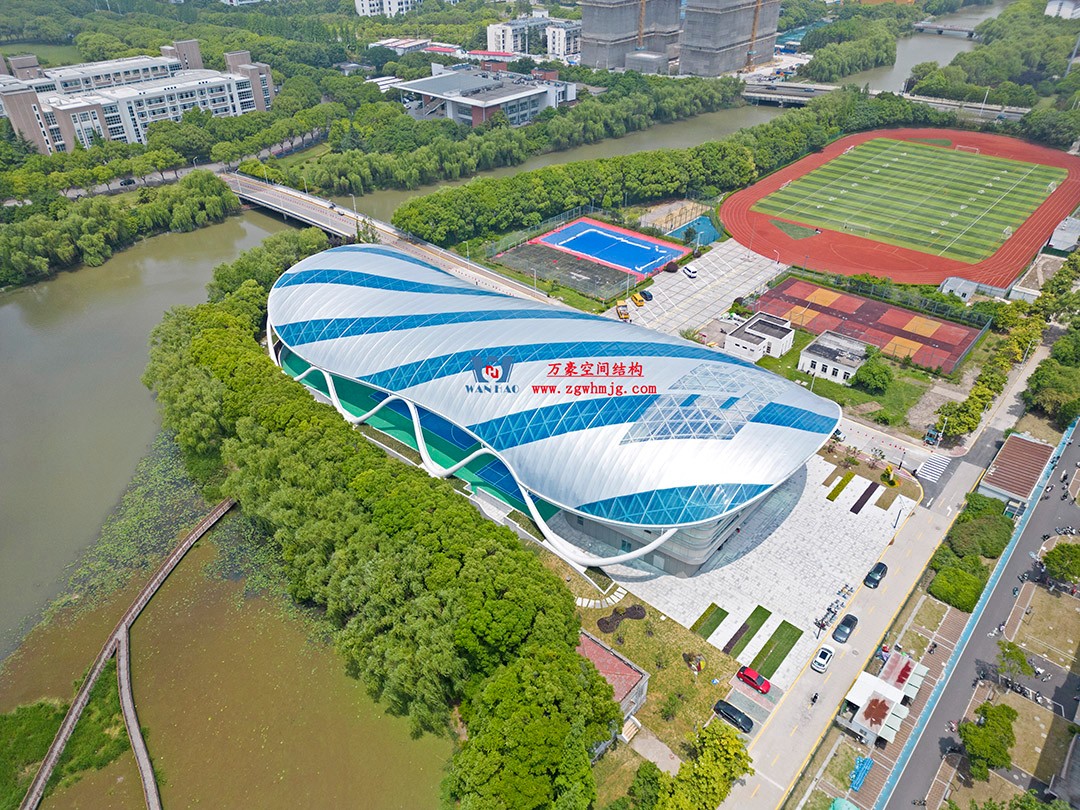

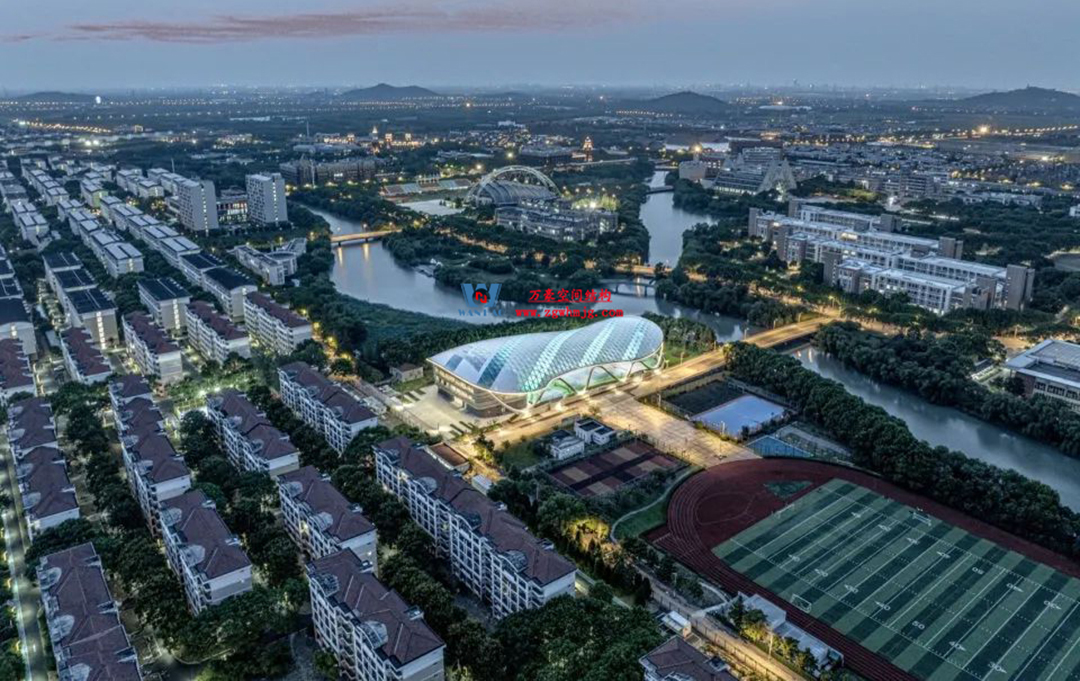

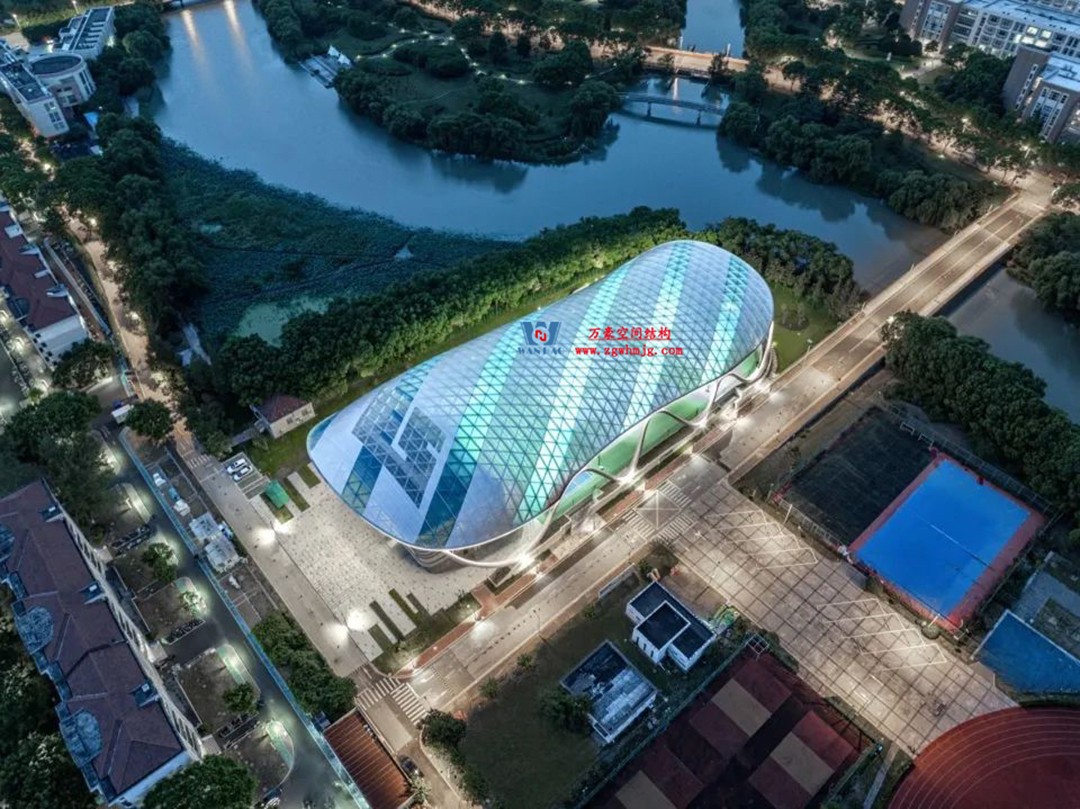

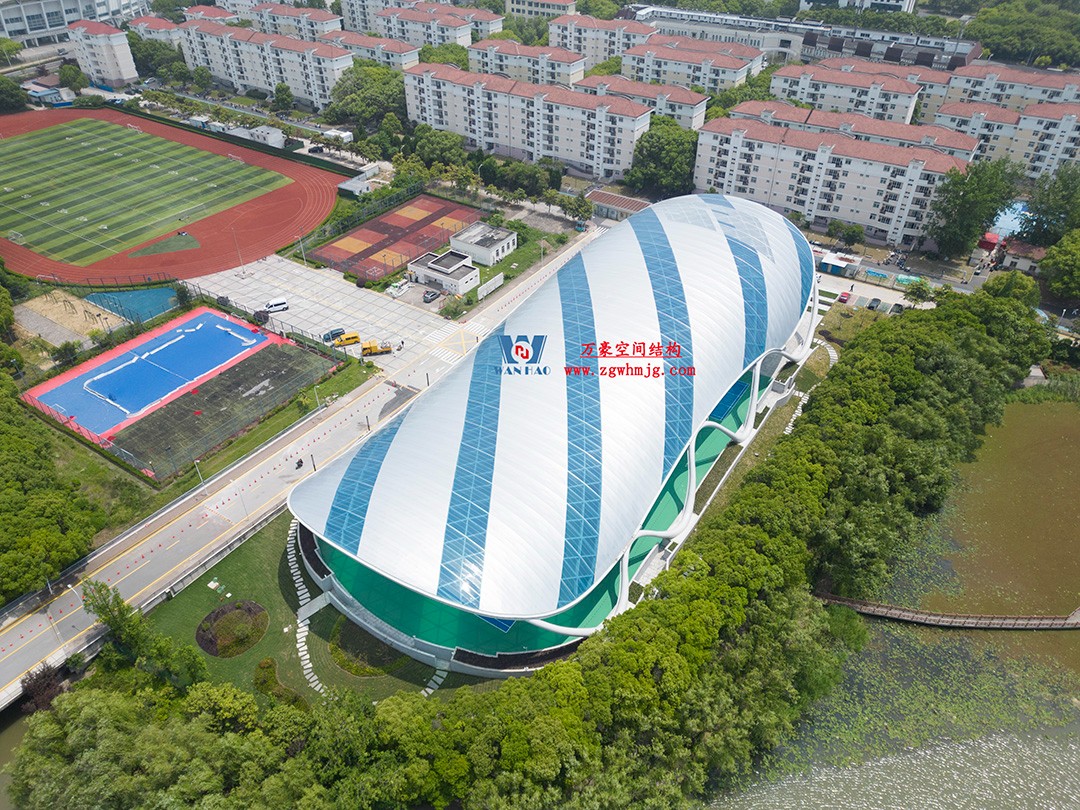

坐落于上海工程技術大學松江校區南部的風雨操場，是以河道為基地打開了視覺之窗，進而啟發了依循地勢的構思。其外觀立意源自帆影碧波、奔流不息以及運動永恒的意象。該項目用地面積為 11500 平方米，建筑面積約達 8800 平方米，其中運動場地面積為 6300 平方米。乃是為世界大學校足球比賽所設置的訓練場地，同時也兼作在校學生日常體育教學及運動的場所。

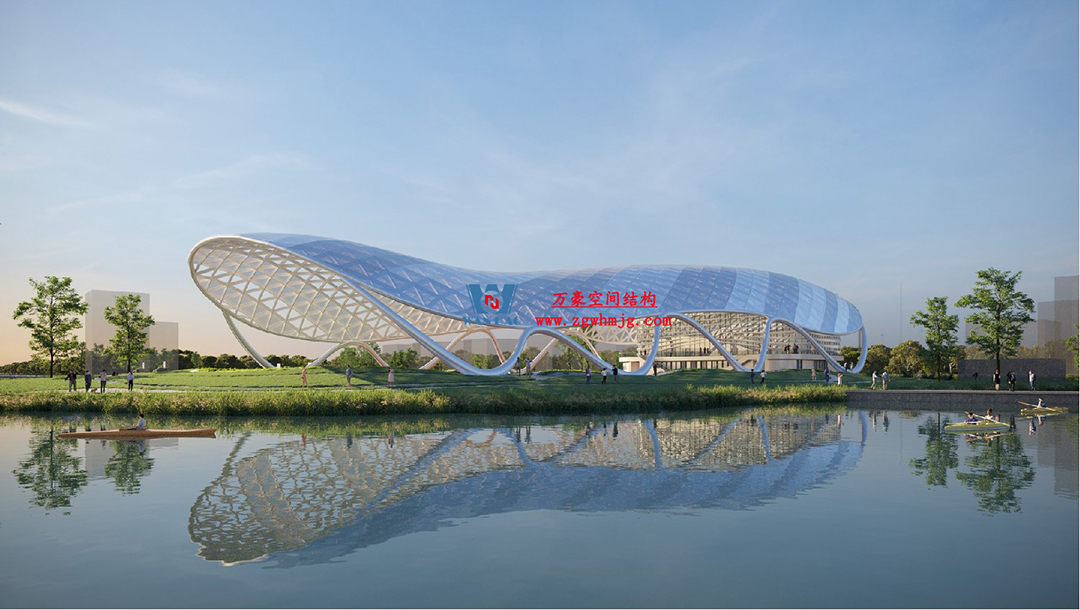

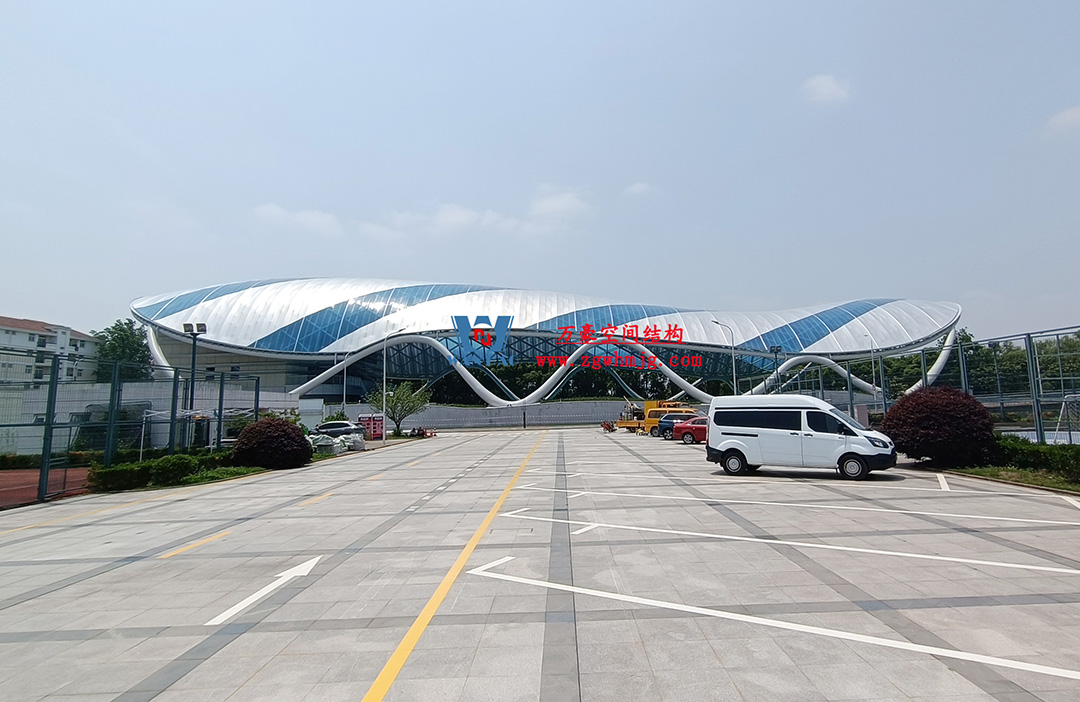

規劃設計充分尊重校園景觀現狀，延續建筑與水的對話關系，建筑之“帆”與河道共生一體，一“靜”一“動”，共同構成一幅完整的畫卷。建筑形態恰似帆影在粼粼波光中徐徐前行，通過流暢、舒展的曲線形態，展現出青年學生蓬勃生機的運動之美與活力之美。

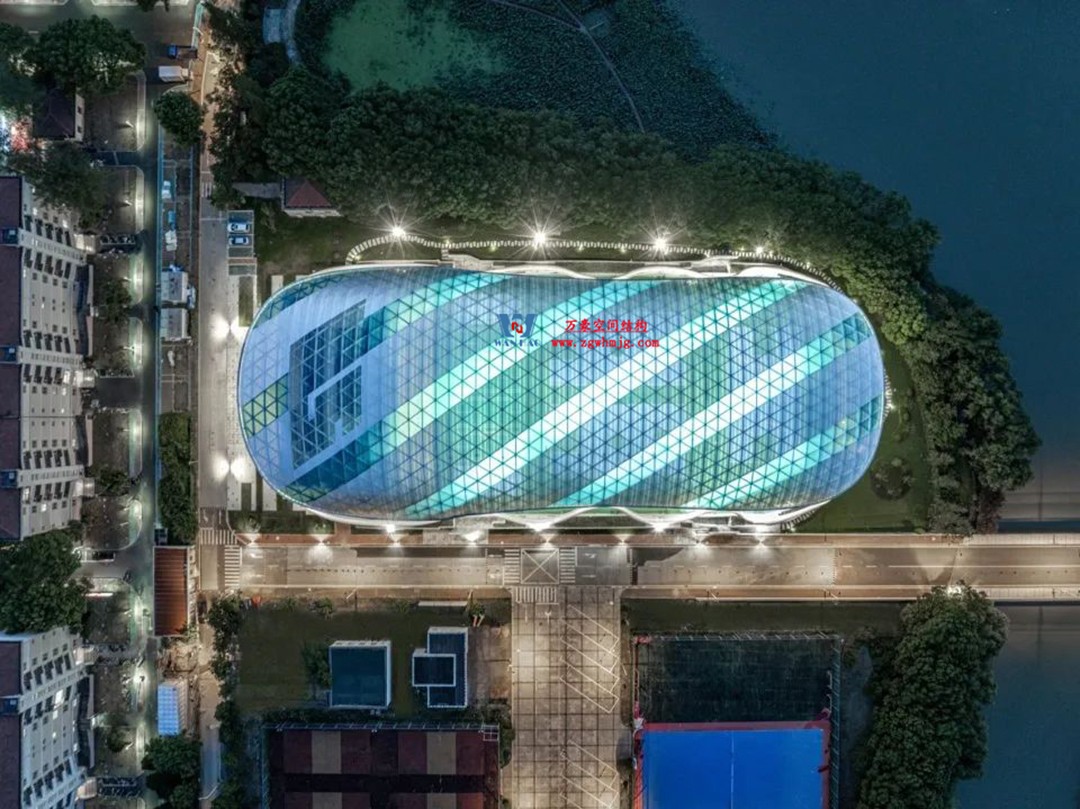

屋面隨形體起伏，建筑高度呈彈性變化，與運動場地有機融合。最終呈現的弧形屋頂營造出豐富絢麗的第五立面效果。半圍合的結構形式為風雨操場賦予了更為人性化的開闊尺度。與周圍環境融為一體，將校園活動與基地自然元素以及體育獨特的運動特征有機結合。ETFE膜（軟玻璃）穹頂讓整個操場通透靈動，不僅有利于通風和采光，還使外立面形體獲得更多自由，并降低了建設成本。

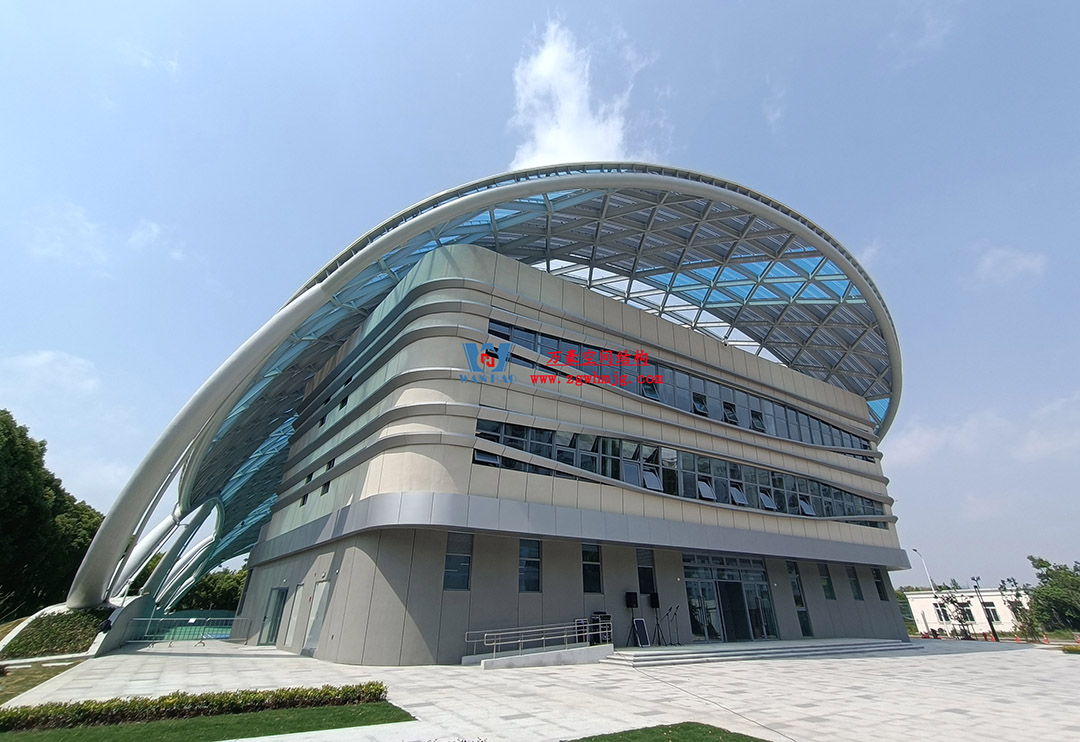

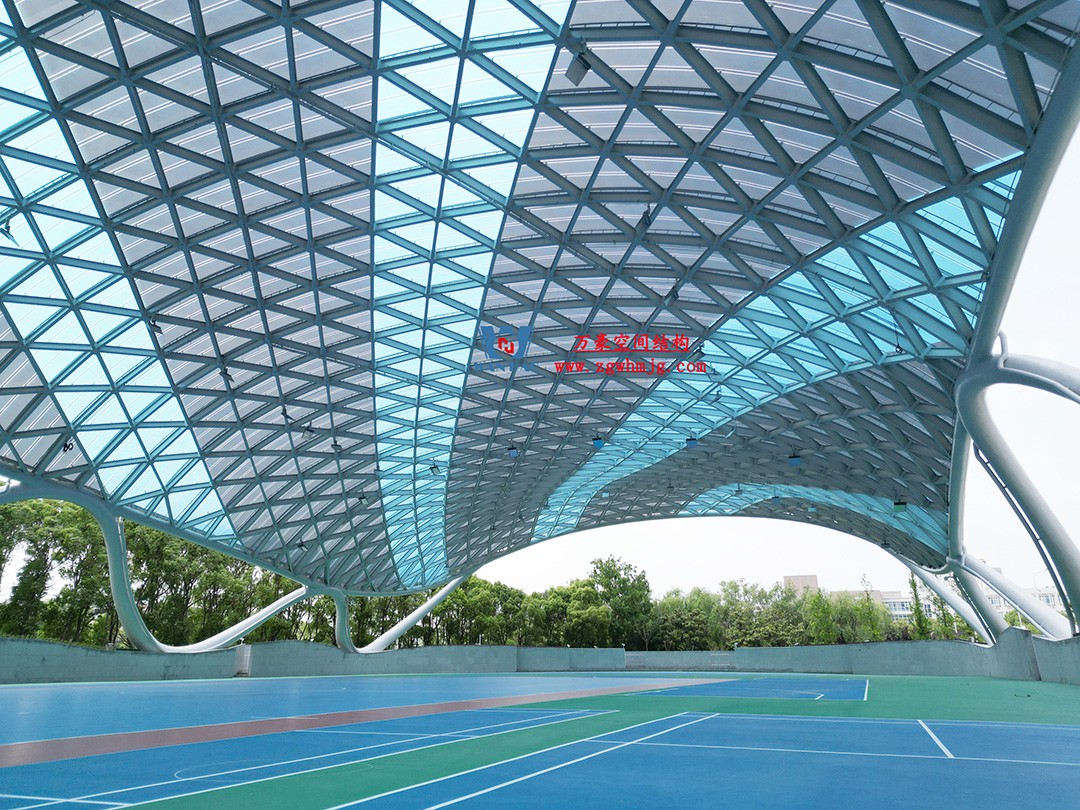

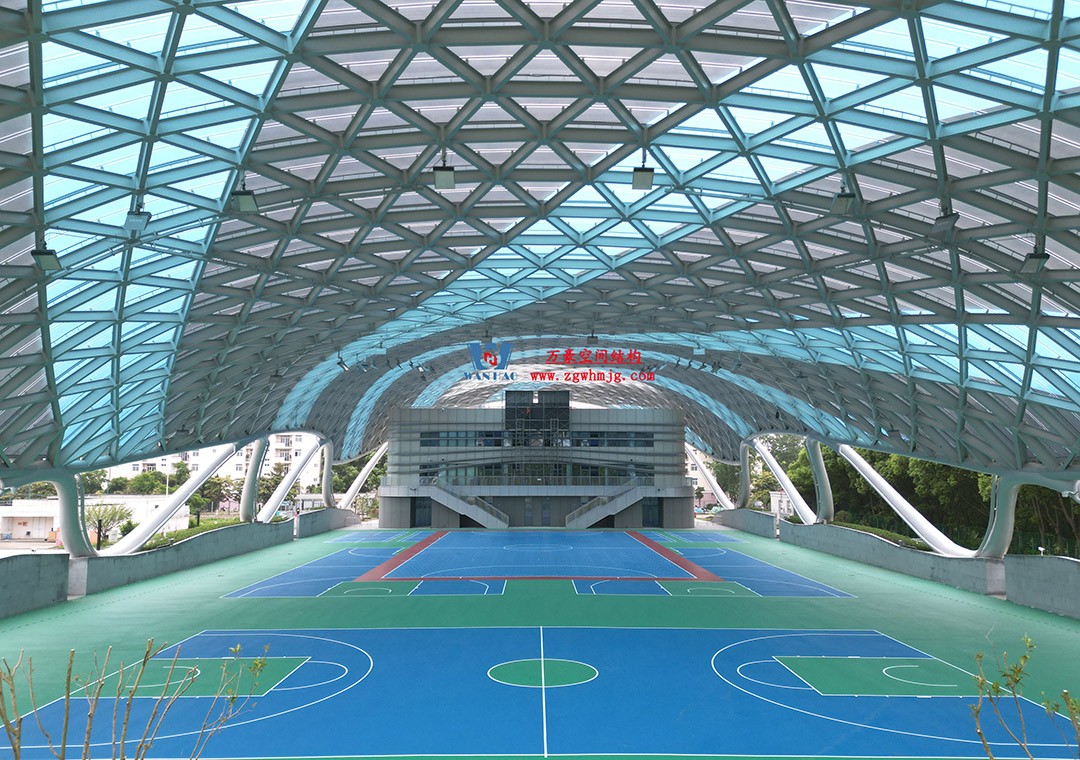

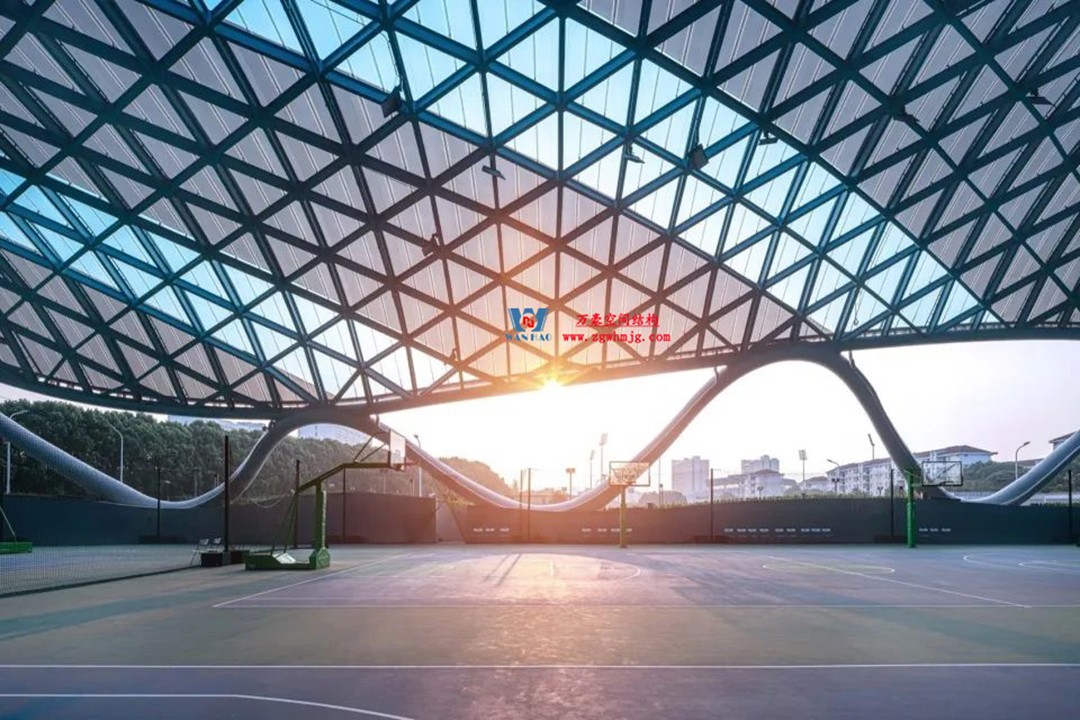

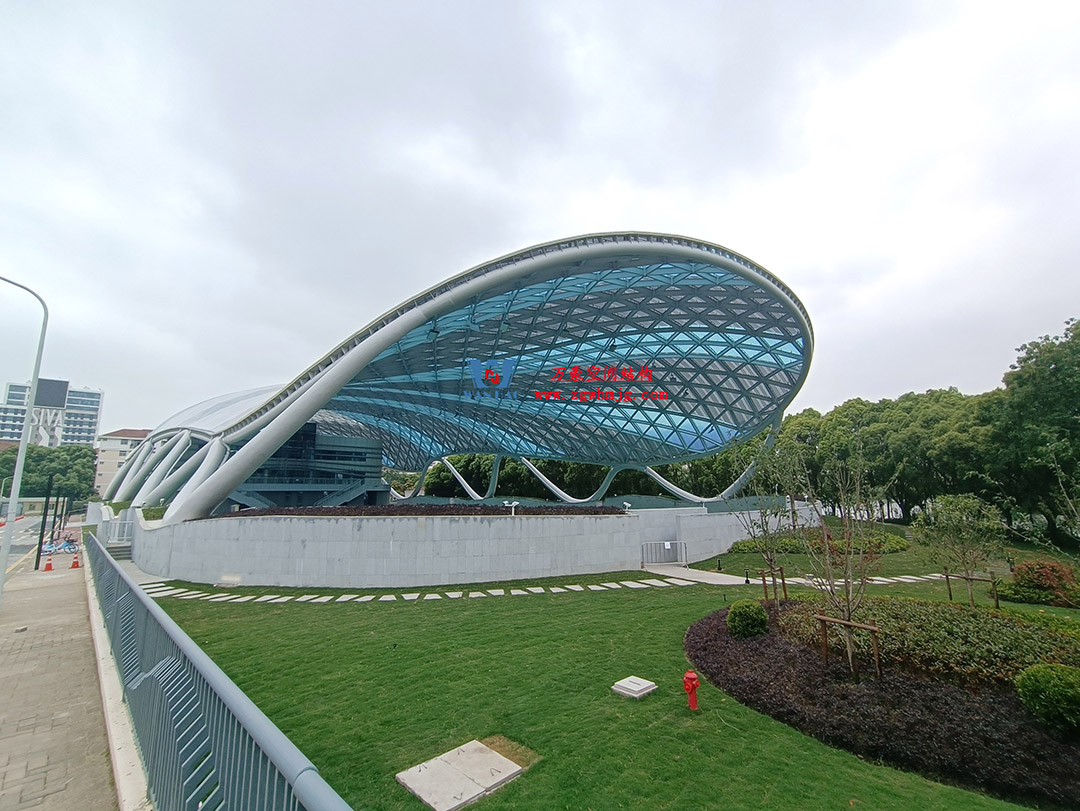

弧形屋面由單層 ETFE 張拉膜（骨架支承式）包裹金屬骨架形成，骨架由簡潔的三角元素拼合而成。從內部看，富有節奏和律動的變化，產生了韻律之美。

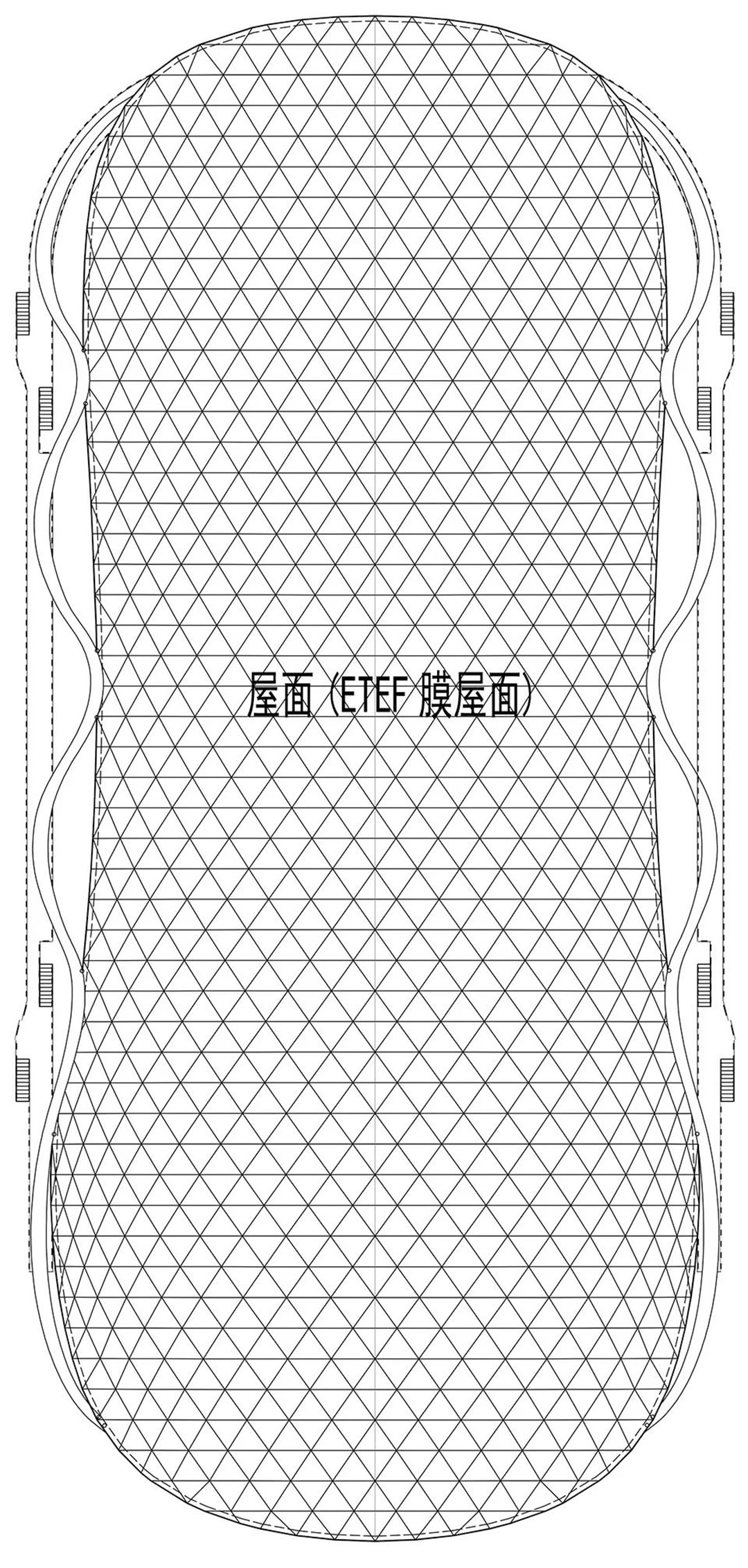

▲屋頂平面圖

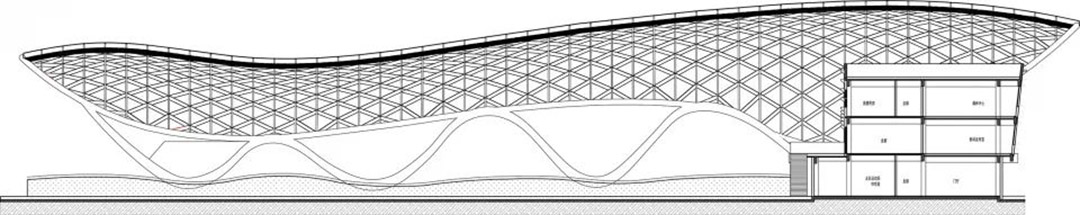

▲剖面圖

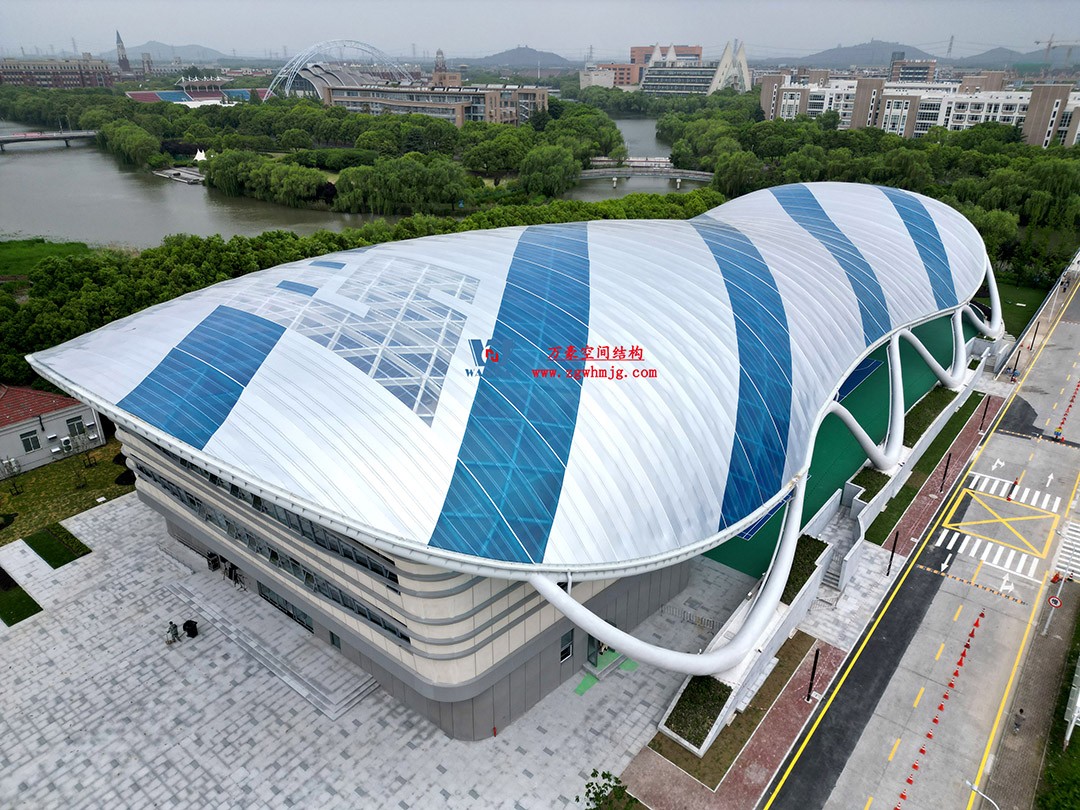

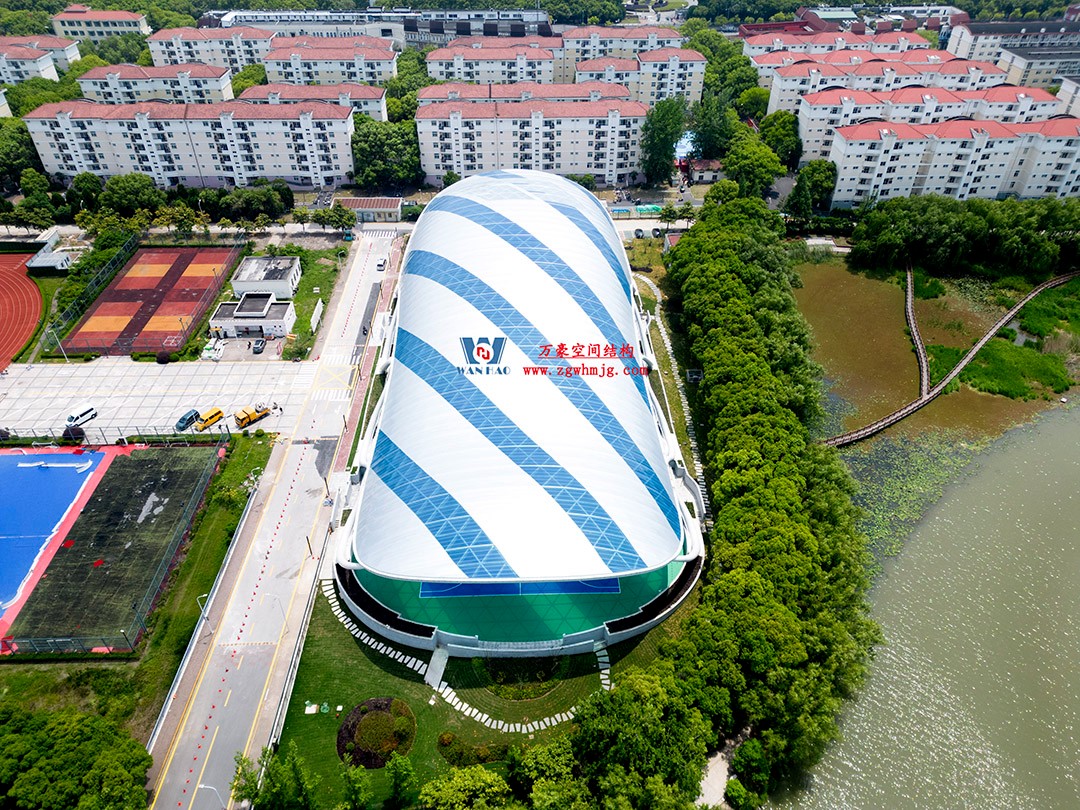

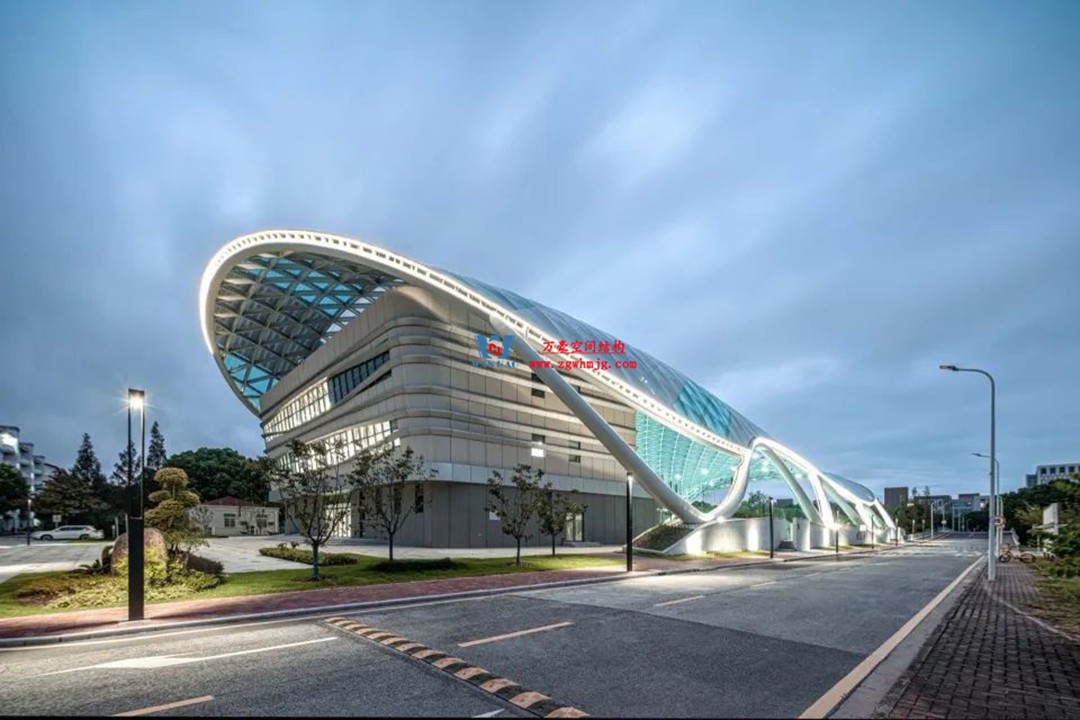

在ETFE膜材的選擇過程中，特意選取藍、白兩種顏色以及不同透明度的膜材，按照金屬鋼骨架的結構走向進行間隔搭配布置，呈現出跳躍般的變化。弧形的表面反射出周圍環境，模糊了屋頂與天空的界線。建筑兩個長邊采用了波浪狀的飄帶鋼柱展現出柔中有剛的力量感，實現了結構成就建筑之美的理念。
